范圍
本暫行供貨技術條件規定了油套管用寶鋼特殊密封螺紋的鋼管尺寸、螺紋參數、擰接扭矩、
表面處理、標志、包裝等。
本暫行供貨技術條件適用于常州精密鋼管博客網的油套管用具有氣密封性能的寶鋼特殊
密封螺紋。
2
規范性引用文件
下列文件中的條款通過本暫行供貨技術條件的引用而成為本暫行供貨技術條件的條款。凡
是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本
暫行供貨技術條件，然而，鼓勵根據本暫行供貨技術條件達成協議的各方研究是否可使用
這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本暫行供貨技術條件。
API
SPEC 5CT-2005 套管和油管規范
ISO 11960:2004 石油天然氣工業——油氣井套管或油管用鋼管
3
術語、定義、符號和縮略語
如無特別說明，本標準采用的術語、定義、符號和縮略語與API SPEC 5CT/ISO
11960
中規定一致。
4 鋼管尺寸
4.1 寶鋼特殊密封螺紋適用的不加厚油管尺寸規格應符合表1
的規定。接箍的尺寸、公
差應符合表3 的規定。
4.2 寶鋼特殊密封螺紋適用的套管尺寸規格應符合表2
的規定。接箍的尺寸、公差應符
合表4 的規定。
5 螺紋參數
油管和套管的螺紋和密封面的參數應分別符合表3 和表4
的規定。中徑規測量時，應保證
觸頭與完整螺紋齒頂（或齒根）接觸。
油管和套管的螺紋和密封面應無可見的撕破、刀痕、臺肩以及破壞螺紋和密封面連續性的
其它缺陷。密封面主密封處不允許有沿軸向貫穿的劃道，但允許有沿周向的劃道。
表1
|
代號 |
外徑D |
壁厚t |
|
1 |
2 |
in. |
mm |
in. |
mm |
|
2-3/8 |
4.60
5.80 |
2.375 |
60.32 |
0.190
0.254 |
4.83
6.45 |
|
2-7/8 |
6.40
7.80
8.60
9.35 |
2.875 |
73.02 |
0.217
0.276
0.308
0.340 |
5.51
7.01
7.82
8.64 |
|
3-1/2 |
9.20
10.20
12.70
14.30
15.50
16.70 |
3.500 |
88.90 |
0.254
0.289
0.375
0.430
0.476
0.510 |
6.45
7.34
9.52
10.92
12.09
12.95 |
|
4 |
9.50
10.70
13.20 |
4.00 |
101.60 |
0.226
0.262
0.330 |
5.74
6.65
8.38 |
|
4-1/2 |
12.60
13.50
15.20
17.00
18.90 |
4.500 |
114.30 |
0.271
0.290
0.337
0.380
0.430 |
6.88
7.37
8.56
9.65
10.92 |
 |
6 擰接扭矩
油管的擰接扭矩推薦值見表5。套管的擰接扭矩推薦值見表6。
7
表面處理
接箍的螺紋和密封面應鍍銅合金。經供需雙方協商，并在合同中注明，也可采用其它表面
處理。
8
標志
油管用寶鋼特殊密封螺紋的標記代號應為BGT1，套管用寶鋼特殊密封螺紋的標記代號應
為BGC。
9 包裝
寶鋼特殊密封螺紋油套管應采用塑鋼架或木架包裝。油管和套管每捆重量應不大于5
噸。
表2
|
代號 |
外徑D |
壁厚t |
|
1 |
2 |
in. |
mm |
in. |
mm |
|
5 |
15.00
18.00
21.40
23.20
24.10 |
5.00 |
127.00 |
0.296
0.362
0.437
0.478
0.500 |
7.52
9.19
11.10
12.14
12.70 |
|
5-1/2 |
17.00
20.00
23.00 |
5.50 |
139.70 |
0.304
0.361
0.415 |
7.72
9.17
10.54 |
|
|
表3
|
材料 |
項目 |
油管螺紋和密封面的參數要求e |
|
代號1 |
|
2-3/8 |
2-7/8 |
3-1/2 |
4 |
4-1/2 |
|
管
體 |
金屬密封面直徑偏差，mm |
+0.06
-0.05 |
+0.06
-0.05 |
+0.06
-0.05 |
+0.06
-0.05 |
+0.06
-0.05 |
|
螺紋緊密距a，mm |
[4.50＋(DB－D)+(C－CB)]+P1 |
|
螺紋錐度，mm/in. |
|
|
螺紋螺距，mm/in. |
在完整螺紋長度內：25.40 ± 0.051 |
|
螺紋齒高，mm |
1.0 ± 0.04 |
|
完整螺紋最小長度LC b，mm |
16.85 |
24.85 |
36.85 |
38.85 |
40.85 |
|
接
箍 |
金屬密封面直徑偏差c，mm |
+0.05
-0.08 |
+0.05
-0.08 |
+0.05
-0.08 |
+0.05
-0.08 |
+0.05
-0.08 |
|
螺紋緊密距a，mm |
[20.0＋(DP－69.987)+(C－CP)]+B1 |
|
螺紋錐度，mm/in. |
|
|
螺紋螺距，mm/in. |
在完整螺紋長度內：25.40 ± 0.051 |
|
螺紋齒高，mm |
1.0 ± 0.04 |
|
接箍長度d，mm |
|
|
|
|
|
|
接箍外徑，mm |
Φ73.02 ±1% |
Φ88.90 ±1% |
Φ108.0 ±1% |
Φ120.65 ±1% |
Φ132.08 ±1% |
注1：C、D — 校對規的配對緊密距。
注2：CP、DP
— 校對環規對工作塞規的配對緊密距。
注3：CB、DB — 校對塞規對工作環規的配對緊密距。
注4：P1、B1
— 管體和接箍螺紋緊密距公差。 |
 |
|
| 表4
|
材
料 |
項目 |
套管螺紋和密封面的參數要求d |
|
代號1 |
|
5 |
5-1/2 |
|
管
體 |
金屬密封面直徑偏差，mm |
+0.06
-0.05 |
+0.06
-0.05 |
|
螺紋齒頂（或齒根）直徑
偏差均值a，mm |
±0.07 |
±0.07 |
|
螺紋錐度，mm/in. |
|
|
螺紋螺距，mm/in. |
在完整螺紋長度內： 25.4 ± 0.051 |
|
螺紋齒高，mm |
1.575 ± 0.025 |
|
完整螺紋最小長度Lcb，mm |
50.33 |
51.92 |
|
接
箍 |
金屬密封面直徑偏差，mm |
+0.05
-0.08 |
+0.05
-0.08 |
|
螺紋齒頂直徑偏差均值a，mm |
+0.07
-0.10 |
+0.07
-0.10 |
|
螺紋錐度，mm/in. |
|
|
螺紋螺距，mm/in. |
在完整螺紋長度內： 25.4 ± 0.051 |
|
螺紋齒高，mm |
1.575 ± 0.025 |
|
接箍長度c，mm |
|
|
|
接箍外徑，mm |
Φ141.3 ±1% |
Φ153.7 ±1% |

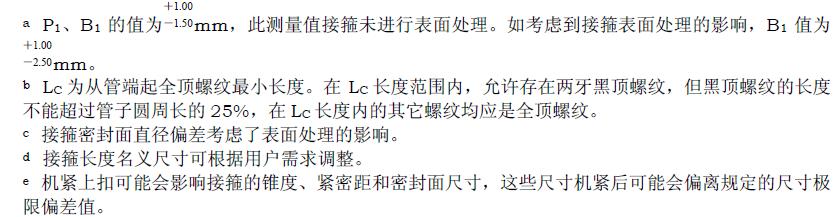

a
螺紋齒頂（或齒根）直徑偏差均值計算公式為：[中徑規測量齒頂（或齒根）直徑最小偏差值+中徑
規測量齒頂（或齒根）直徑最大偏差值]/2。接箍考慮了表面處理的影響。
b
LC 為從管端起全頂螺紋最小長度。在LC
長度范圍內，允許存在兩牙黑頂螺紋，但黑頂螺紋的長度
不能超過管子圓周長的25%，在LC
長度內的其它螺紋均應是全頂螺紋。
c 接箍長度名義尺寸可根據用戶需求調整。
d
機緊上扣可能會影響接箍的錐度、緊密距和密封面尺寸，這些尺寸機緊后可能會偏離規定的尺寸極
限偏差值。 |
|
|
表5
|
代號1 |
代號2 |
壁厚 |
擰接扭矩推薦值 |
|
55ksi |
65ksi |
80ksi |
|
最小 |
最佳 |
最大 |
最小 |
最佳 |
最大 |
最小 |
最佳 |
最大 |
|
in
(mm) |
ft-lb
(N·m) |
ft-lb
(N·m) |
ft-lb
(N·m) |
|
2-3/8 |
4.60 |
0.190
(4.83) |
1070
(1460) |
1170
(1580) |
1260
(1710) |
1150
(1560) |
1250
(1690) |
1350
(1830) |
1530
(2070) |
1660
(2250) |
1790
(2430) |
|
5.80 |
0.254
(6.45) |
1130
(1530) |
1230
(1670) |
1330
(1800) |
1280
(1730) |
1390
(1880) |
1500
(2030) |
1690
(2290) |
1840
(2490) |
1990
(2690) |
|
2-7/8 |
6.40 |
0.217
(5.51) |
1420
(1930) |
1550
(2100) |
1670
(2270) |
1530
(2070) |
1660
(2250) |
1790
(2430) |
1900
(2580) |
2070
(2810) |
2240
(3030) |
|
7.80 |
0.276
(7.01) |
1630
(2210) |
1770
(2400) |
1910
(2590) |
1780
(2420) |
1940
(2630) |
2090
(2840) |
2200
(2980) |
2390
(3240) |
2580
(3500) |
|
8.60 |
0.308
(7.82) |
1780
(2420) |
1940
(2630) |
2090
(2840) |
1960
(2660) |
2130
(2890) |
2300
(3120) |
2450
(3320) |
2660
(3610) |
2870
(3890) |
|
9.35 |
0.340
(8.64) |
1920
(2600) |
2090
(2830) |
2260
(3060) |
2160
(2930) |
2350
(3190) |
2540
(3440) |
2720
(3690) |
2960
(4010) |
3200
(4340) |
|
3-1/2 |
9.20 |
0.254
(6.45) |
2200
(2980) |
2390
(3240) |
2580
(3500) |
2340
(3180) |
2550
(3460) |
2750
(3730) |
2900
(3930) |
3150
(4270) |
3400
(4610) |
|
10.20 |
0.289
(7.34) |
2400
(3250) |
2610
(3540) |
2820
(3820) |
2560
(3470) |
2780
(3770) |
3000
(4070) |
3120
(4230) |
3390
(4600) |
3660
(4960) |
|
12.70 |
0.375
(9.53) |
2600
(3530) |
2830
(3840) |
3050
(4140) |
2910
(3940) |
3160
(4280) |
3410
(4630) |
3490
(4730) |
3790
(5140) |
4090
(5550) |
|
14.30 |
0.430
(10.92) |
3250
(4410) |
3530
(4790) |
3810
(5170) |
3580
(4850) |
3890
(5270) |
4200
(5690) |
4310
(5840) |
4680
(6350) |
5050
(6850) |
|
15.50 |
0.476
(12.09) |
3760
(5100) |
3530
(4790) |
4420
(5990) |
4120
(5590) |
4480
(6070) |
4840
(6560) |
5050
(6850) |
5490
(7440) |
5930
(8040) |
|
16.70 |
0.510
(12.95) |
4030
(5460) |
4380
(5940) |
4730
(6410) |
4460
(6050) |
4850
(6580) |
5240
(7100) |
5560
(7540) |
6040
(8190) |
6520
(8840) |
|
4 |
9.50 |
0.226
(5.74) |
2410
(3270) |
2620
(3550) |
2830
(3830) |
2550
(3460) |
2770
(3760) |
2990
(4060) |
3040
(4120) |
3300
(4480) |
3560
(4840) |
|
10.70 |
0.262
(6.65) |
2600
(3530) |
2830
(3840) |
3060
(4150) |
2760
(3740) |
3000
(4070) |
3240
(4390) |
3320
(4500) |
3610
(4890) |
3900
(5290) |
|
13.20 |
0.330
(8.38) |
2980
(4040) |
3240
(4390) |
3500
(4750) |
3240
(4390) |
3520
(4770) |
3800
(5150) |
3940
(5340) |
4280
(5800) |
4620
(6260) |
|
4-1/2 |
12.60 |
0.271
(6.88) |
2990
(4050) |
3250
(4400) |
3510
(4760) |
3200
(4340) |
3480
(4720) |
3760
(5100) |
3690
(5000) |
4010
(5440) |
4330
(5870) |
|
13.50 |
0.290
(7.37) |
3150
(4260) |
3420
(4640) |
3690
(5010) |
3400
(4610) |
3700
(5010) |
4000
(5410) |
4000
(5430) |
4350
(5900) |
4700
(6370) |
|
15.20 |
0.337
(8.56) |
3710
(5030) |
4030
(5460) |
4350
(5900) |
3940
(5340) |
4280
(5800) |
4620
(6270) |
4570
(6200) |
4970
(6740) |
5370
(7280) |
|
17.00 |
0.380
(9.65) |
3970
(5380) |
4320
(5860) |
4670
(6330) |
4200
(5690) |
4570
(6200) |
4940
(6700) |
4890
(6630) |
5320
(7210) |
5750
(7800) |
|
18.90 |
0.430
(10.92) |
4660
(6320) |
5060
(6860) |
5460
(7400) |
4950
(6710) |
5380
(7290) |
5810
(7880) |
5730
(7770) |
6230
(8450) |
6730
(9120) |
|
|
表5（續）
|
代號1 |
代號2 |
壁厚 |
擰接扭矩推薦值 |
|
90ksi~95ksi |
110ksi |
|
最小 |
最佳 |
最大 |
最小 |
最佳 |
最大 |
|
in
(mm) |
ft-lb
(N·m) |
ft-lb
(N·m) |
|
2-3/8 |
4.60 |
0.190
(4.83) |
1550
(2110) |
1690
(2290) |
1820
(2470) |
1790
(2430) |
1950
(2640) |
2100
(2850) |
|
5.80 |
0.254
(6.45) |
1780
(2420) |
1940
(2630) |
2090
(2840) |
2150
(2920) |
2340
(3170) |
2520
(3420) |
|
2-7/8 |
6.40 |
0.217
(5.51) |
2010
(2730) |
2190
(2970) |
2370
(3210) |
2440
(3310) |
2660
(3600) |
2870
(3890) |
|
7.80 |
0.276
(7.01) |
2370
(3220) |
2580
(3500) |
2790
(3780) |
2770
(3750) |
3010
(4080) |
3250
(4400) |
|
8.60 |
0.308
(7.82) |
2670
(3620) |
2900
(3930) |
3130
(4250) |
3030
(4110) |
3300
(4470) |
3560
(4830) |
|
9.35 |
0.340
(8.64) |
3010
(4080) |
3270
(4430) |
3530
(4790) |
3380
(4580) |
3670
(4980) |
3960
(5370) |
|
3-1/2 |
9.20 |
0.254
(6.45) |
2980
(4040) |
3240
(4390) |
3500
(4740) |
3620
(4910) |
3940
(5340) |
4250
(5770) |
|
10.20 |
0.289
(7.34) |
3210
(4350) |
3490
(4730) |
3770
(5110) |
4000
(5420) |
4350
(5890) |
4690
(6370) |
|
12.70 |
0.375
(9.53) |
4030
(5460) |
4380
(5940) |
4730
(6410) |
5160
(6990) |
5610
(7600) |
6060
(8210) |
|
14.30 |
0.430
(10.92) |
4850
(6580) |
5270
(7150) |
5690
(7710) |
6110
(8280) |
6640
(9000) |
7170
(9720) |
|
15.50 |
0.476
(12.09) |
5660
(7670) |
6150
(8340) |
6640
(9000) |
7120
(9650) |
7740
(10490) |
8360
(11330) |
|
16.70 |
0.510
(12.95) |
6270
(8500) |
6820
(9250) |
7370
(9990) |
7730
(10480) |
8400
(11390) |
9070
(12300) |
|
4 |
9.50 |
0.226
(5.74) |
3350
(4540) |
3640
(4940) |
3930
(5340) |
3840
(5210) |
4170
(5660) |
4500
(6110) |
|
10.70 |
0.262
(6.65) |
3630
(4920) |
3950
(5360) |
4270
(5790) |
4210
(5710) |
4580
(6210) |
4950
(6710) |
|
13.20 |
0.330
(8.38) |
4310
(5840) |
4690
(6360) |
5070
(6870) |
4960
(6720) |
5390
(7310) |
5820
(7890) |
|
4-1/2 |
12.60 |
0.271
(6.88) |
3860
(5240) |
4200
(5690) |
4540
(6150) |
4630
(6280) |
5040
(6830) |
5440
(7380) |
|
13.50 |
0.290
(7.37) |
4360
(5910) |
4740
(6430) |
5120
(6940) |
5020
(6810) |
5460
(7400) |
5890
(7990) |
|
15.20 |
0.337
(8.56) |
4880
(6620) |
5310
(7200) |
5730
(7770) |
5520
(7480) |
6000
(8130) |
6480
(8780) |
|
17.00 |
0.380
(9.65) |
5210
(7060) |
5660
(7670) |
6110
(8280) |
5810
(7880) |
6310
(8550) |
6810
(9230) |
|
18.90 |
0.430
(10.92) |
6110
(8280) |
6640
(9000) |
7170
(9720) |
6810
(9230) |
7400
(10030) |
7990
(10830) |
|
| 表6
|
代號1 |
代號2 |
壁厚 |
擰接扭矩推薦值 |
|
55ksi |
65ksi |
80ksi |
|
最小 |
最佳 |
最大 |
最小 |
最佳 |
最大 |
最小 |
最佳 |
最大 |
|
in
(mm) |
ft-lb
(N·m) |
ft-lb
(N·m) |
ft-lb
(N·m) |
|
5 |
15.00 |
0.296
(7.52) |
3030
(4110) |
3220
(4370) |
3420
(4630) |
3130
(4240) |
3330
(4510) |
3530
(4780) |
3380
(4580) |
3590
(4870) |
3810
(5160) |
|
18.00 |
0.362
(9.19) |
3610
(4900) |
3840
(5210) |
4070
(5520) |
3900
(5290) |
4150
(5630) |
4400
(5970) |
4340
(5880) |
4620
(6260) |
4890
(6640) |
|
21.40 |
0.437
(11.10) |
4090
(5550) |
4350
(5900) |
4610
(6250) |
4290
(5809) |
4560
(6180) |
4830
(6550) |
4850
(6580) |
5160
(7000) |
5470
(7420) |
|
23.20 |
0.478
(12.14) |
4300
(5830) |
4570
(6200) |
4850
(6570) |
4458
(6040) |
4740
(6430) |
5030
(6820) |
5040
(6830) |
5360
(7270) |
5680
(7710) |
|
24.10 |
0.500
(12.70) |
4370
(5920) |
4650
(6300) |
4930
(6680) |
4530
(6140) |
4820
(6530) |
5110
(6920) |
5150
(6980) |
5480
(7430) |
5809
(7880) |
|
5-1/2 |
17.00 |
0.304
(7.72) |
3310
(4480) |
3520
(4770) |
3730
(5060) |
3620
(4910) |
3850
(5220) |
4080
(5530) |
4070
(5520) |
4330
(5870) |
4590
(6220) |
|
20.00 |
0.361
(9.17) |
3860
(5240) |
4110
(5570) |
4350
(5900) |
4490
(6080) |
4770
(6470) |
5060
(6860) |
5250
(71200 |
5580
(7570) |
5920
(8020) |
|
23.00 |
0.415
(10.54) |
4300
(5830) |
4570
(6200) |
4850
(6570) |
4940
(6690) |
5250
(7120) |
5570
(7550) |
5710
(7740) |
6070
(8230) |
6430
(8720) |
|
|
表6（續）
|
代號1 |
代號2 |
壁厚 |
擰接扭矩推薦值 |
|
90ksi~95ksi |
110ksi |
125ksi |
|
最小 |
最佳 |
最大 |
最小 |
最佳 |
最大 |
最小 |
最佳 |
最大 |
|
in
(mm) |
ft-lb
(N·m) |
ft-lb
(N·m) |
ft-lb
(N·m) |
|
5 |
15.00 |
0.296
(7.52) |
3970
(5390) |
4230
(5730) |
4480
(6070) |
4340
(5880) |
4620
(6260) |
4890
(6640) |
4500
(6100) |
4790
(6490) |
5070
(6880) |
|
18.00 |
0.362
(9.19) |
4800
(6505) |
5100
(6920) |
5410
(7340) |
5410
(7330) |
5750
(7800) |
6100
(8270) |
6000
(8140) |
6390
(8660) |
6770
(9180) |
|
21.40 |
0.437
(11.10) |
5270
(7140) |
5610
(7600) |
5940
(8060) |
5830
(7910) |
6200
(8410) |
6580
(8910) |
6390
(8660) |
6790
(9210) |
7200
(9760) |
|
23.20 |
0.478
(12.14) |
5480
(7430) |
5830
(7900) |
6180
(8370) |
6030
(8180) |
6420
(8700) |
6800
(9220) |
6660
(9020) |
7080
(9600) |
7510
(10180) |
|
24.10 |
0.500
(12.70) |
5640
(7640) |
6000
(8130) |
6360
(8620) |
6240
(8460) |
6640
(9000) |
7040
(9540) |
6790
(9210) |
7230
(9800) |
7660
(10390) |
|
5-1/2 |
17.00 |
0.304
(7.72) |
4670
(6330) |
4960
(6730) |
5260
(7130) |
5040
(6830) |
5360
(7270) |
5680
(7710) |
5280
(7150) |
5610
(7610) |
5950
(8070) |
|
20.00 |
0.361
(9.17) |
6000
(8140) |
6390
(8660) |
6770
(9180) |
6390
(8670) |
6800
(9220) |
7210
(9770) |
6770
(9170) |
7200
(9760) |
7630
(10350) |
|
23.00 |
0.415
(10.54) |
6610
(8960) |
7030
(9530) |
7450
(10100) |
7000
(9490) |
7450
(10100) |
7900
(10710) |
7370
(9990) |
7840
(10630) |
8310
(11270) |
|
|
|
