單齒仿形感應加熱淬火工藝
原牙塊采用雙齒仿形感應器進行感應加熱淬火，因感應器結構復雜、制造精度要求高，國內感應器制造廠家制作的感應器精度高的價格昂貴、精度低的無法滿足使用要求，且因感應器較重，在使用中容易變形，目前無有效的校正方法，感應器使用一段時間后發生變形，嚴重影響加熱淬火質量，造成淬火質量不穩定，降低了工件的使用壽命。為了解決此問題，試驗制作單齒仿形感應器，并對單齒仿形感應加熱淬火工藝進行了研究。
一、試驗材料及方法
（1）試驗材料及技術要求
（2）試驗參數及方法
- 第一種方案：采用多次加熱，每次加熱待工件透熱一段時間后再加熱，加熱頻率2kHz，加熱功率80kW。
- 第二種方案：加熱方法與第一種方案相同，加熱時間比第一種方案少60s，加熱頻率2kHz，加熱功率80kW。
- 第三種方案：加熱方法、時間與第一種方案相同，加熱頻率10kHz，加熱功率80kW。
二、試驗結果與分析
1. 硬度檢測結果

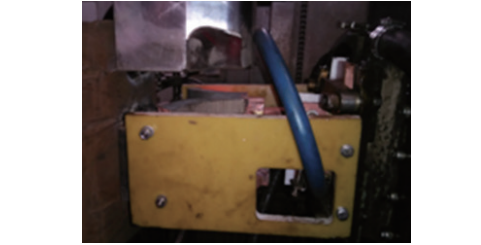

圖1 牙塊淬火示意

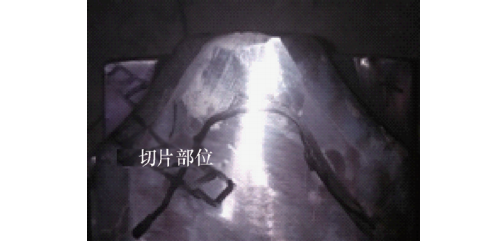

圖2 牙塊硬度切片位置

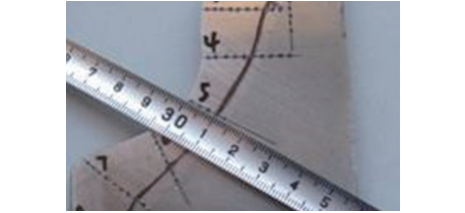

圖3 方案一切片

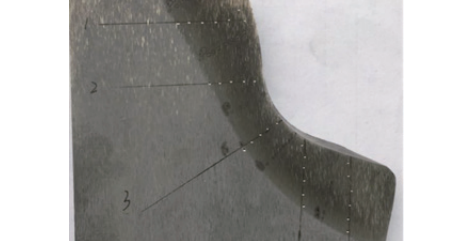

圖4 方案二切片

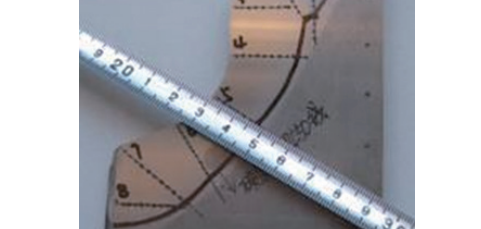

圖5 方案三切片

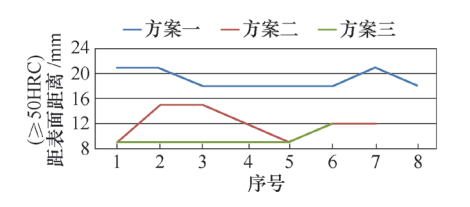

圖6 牙塊切片淬硬層深度曲線
2. 結果分析
- （1）從牙塊切片硬度檢測結果看出，采用方案一淬火后牙塊淬硬層深度最淺為18mm，最深為21mm，達到技術要求；采用方案二、方案三進行淬火后，淬硬層深度最淺為9mm，最深為15mm，未達到技術要求。
- （2）對方案一、方案二切片淬硬層深度結果進行分析，理論計算，當頻率為2kHz時，理論淬硬層深度為DS=11mm，要想得到≥18mm的淬硬層深度，工件表面靠渦流加熱，大于渦流深度的區域必須靠熱傳導，有資料總結，當選擇加熱頻率時，頻率一般為0.33＜DS/d＜1（d為工件實際淬硬層深度），最佳頻率時，DS/d=0.5，采用前兩種方案工藝參數，工件加熱溫度均達到淬火溫度，第一種方案加熱時間長，工件加熱時除了靠表面渦流加熱，大于渦流深度的區域必須靠熱傳導進行加熱，因此加熱淬火后淬硬層深度達到技術要求，但對于第二種試驗方案參數，因加熱時間少，主要靠工件表面渦流加熱，利用熱傳導加熱時間較短，導致切片淬硬層深度不能滿足技術要求。
- （3）對方案一、方案三切片淬硬層深度結果進行分析，理論計算，當頻率為10kHz時，理論淬硬層深度為DS=5mm，根據DS/d=5/15=0.33，屬于頻率選擇下限，此種加熱方法要達到≥18mm淬硬層深，工件表面靠渦流加熱無法滿足技術要求，大于渦流深度的區域主要靠熱傳導加熱，此種加熱方法加熱效率低，工件表面過熱度大，工藝難度高，不建議采用此種工藝方法。
- （4）效率對比，對采用雙齒仿形感應器與單齒仿形感應器淬火效率進行對比，單齒仿形感應器淬火效率與雙齒仿形感應器相比降低了30%。
- （5）提高了感應器使用壽命，原雙齒感應器使用壽命一般為3個月，現改為單齒感應器后正常使用壽命為9個月，感應器使用壽命提高了3倍。
三、結束語
- （1）感應加熱淬火頻率選擇相當關鍵，一般建議采用透入式加熱方法。
- （2）采用單齒仿形感應器進行淬火處理后，硬度最高達到59HRC，淬硬層深度≥18mm。與原雙齒仿形感應器相比，加熱效率降低了30%，但對于此種關鍵產品，確保淬火質量的穩定性是關鍵，因此建議采用單齒仿形感應器。
作者：米佩，李白；單位：寧夏天地奔牛實業集團有限公司
