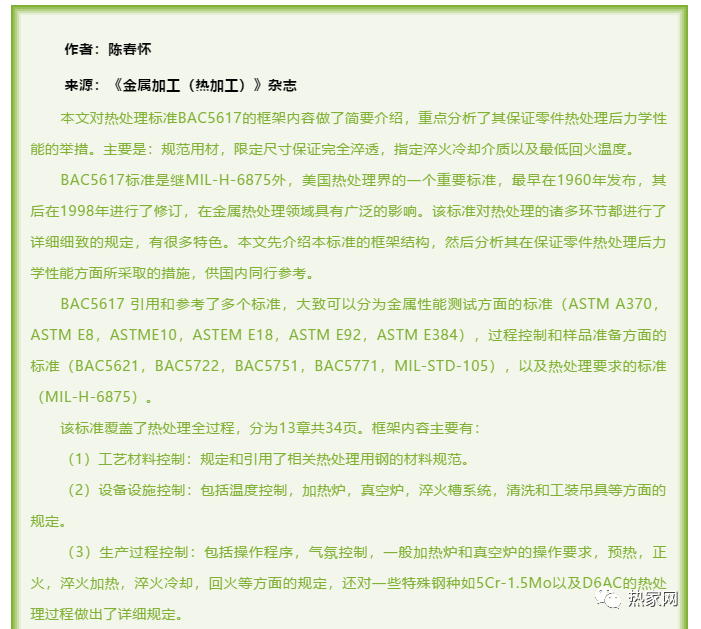

本文對熱處理標準BAC5617的框架內(nèi)容做了簡要介紹，重點分析了其保證零件熱處理后力學性能的舉措。主要是：規(guī)范用材，限定尺寸保證完全淬透，指定淬火冷卻介質(zhì)以及最低回火溫度。
BAC5617標準是繼MIL-H-6875外，美國熱處理界的一個重要標準，最早在1960年發(fā)布，其后在1998年進行了修訂，在金屬熱處理領域具有廣泛的影響。該標準對熱處理的諸多環(huán)節(jié)都進行了詳細細致的規(guī)定，有很多特色。本文先介紹本標準的框架結(jié)構(gòu)，然后分析其在保證零件熱處理后力學性能方面所采取的措施，供國內(nèi)同行參考。
BAC5617 引用和參考了多個標準，大致可以分為金屬性能測試方面的標準（ASTM A370，ASTM E8，ASTME10，ASTEM E18，ASTM E92，ASTM E384），過程控制和樣品準備方面的標準（BAC5621，BAC5722，BAC5751，BAC5771，MIL-STD-105），以及熱處理要求的標準（MIL-H-6875）。
該標準覆蓋了熱處理全過程，分為13章共34頁?？蚣軆?nèi)容主要有：
（1）工藝材料控制：規(guī)定和引用了相關熱處理用鋼的材料規(guī)范。
（2）設備設施控制：包括溫度控制，加熱爐，真空爐，淬火槽系統(tǒng)，清洗和工裝吊具等方面的規(guī)定。
（3）生產(chǎn)過程控制：包括操作程序，氣氛控制，一般加熱爐和真空爐的操作要求，預熱，正火，淬火加熱，淬火冷卻，回火等方面的規(guī)定，還對一些特殊鋼種如5Cr-1.5Mo以及D6AC的熱處理過程做出了詳細規(guī)定。

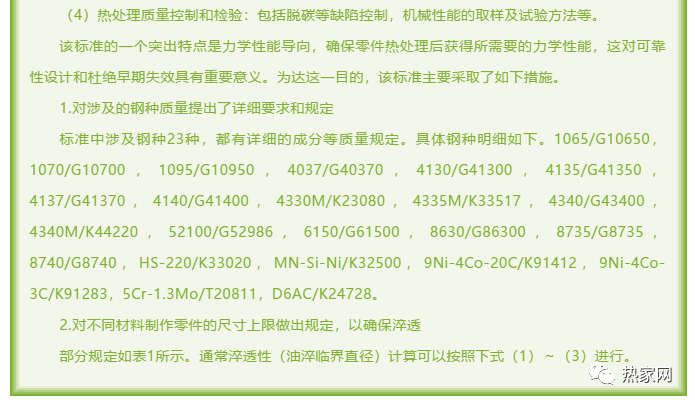

（4）熱處理質(zhì)量控制和檢驗：包括脫碳等缺陷控制，機械性能的取樣及試驗方法等。
該標準的一個突出特點是力學性能導向，確保零件熱處理后獲得所需要的力學性能，這對可靠性設計和杜絕早期失效具有重要意義。為達這一目的，該標準主要采取了如下措施。
1.對涉及的鋼種質(zhì)量提出了詳細要求和規(guī)定
標準中涉及鋼種23種，都有詳細的成分等質(zhì)量規(guī)定。具體鋼種明細如下。1065/G10650，1070/G10700，1095/G10950，4037/G40370，4130/G41300，4135/G41350，4137/G41370，4140/G41400，4330M/K23080，4335M/K33517，4340/G43400，4340M/K44220，52100/G52986，6150/G61500，8630/G86300，8735/G8735，8740/G8740，HS-220/K33020，MN-Si-Ni/K32500，9Ni-4Co-20C/K91412，9Ni-4Co-3C/K91283，5Cr-1.3Mo/T20811，D6AC/K24728。
2.對不同材料制作零件的尺寸上限做出規(guī)定，以確保淬透

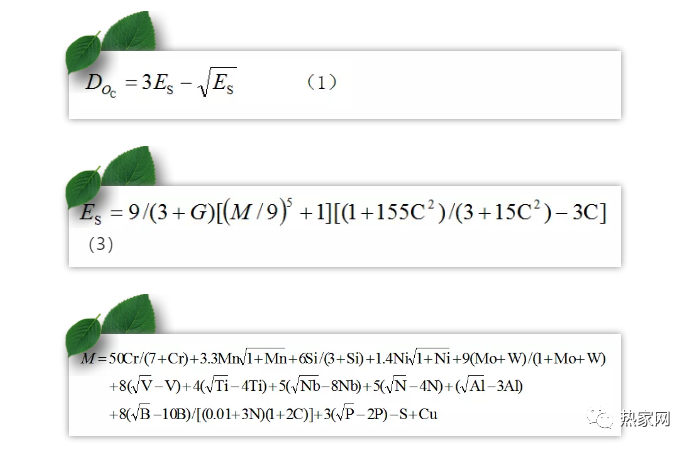

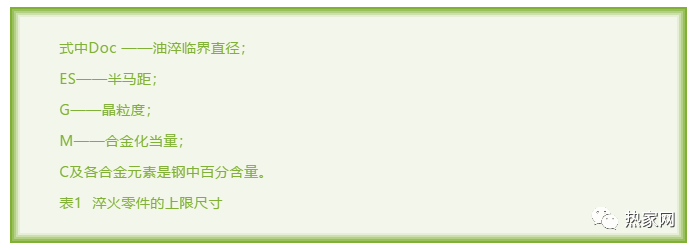

部分規(guī)定如表1所示。通常淬透性（油淬臨界直徑）計算可以按照下式（1）～（3）進行。

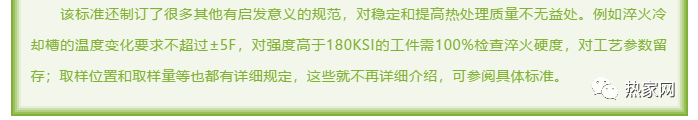

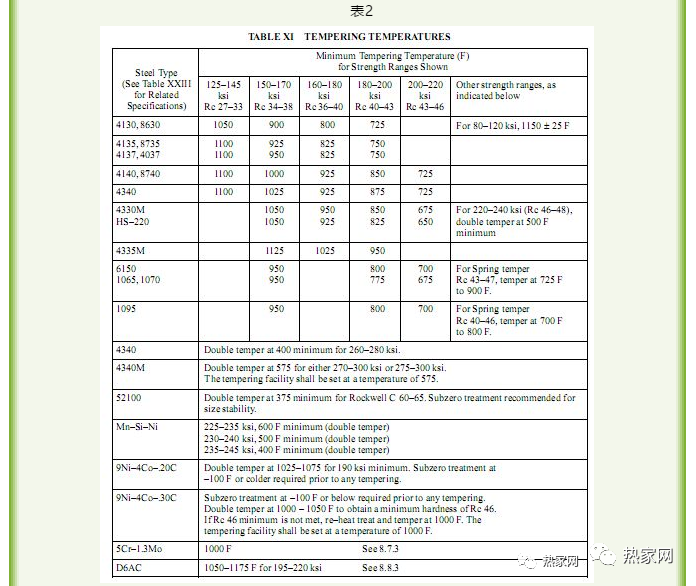

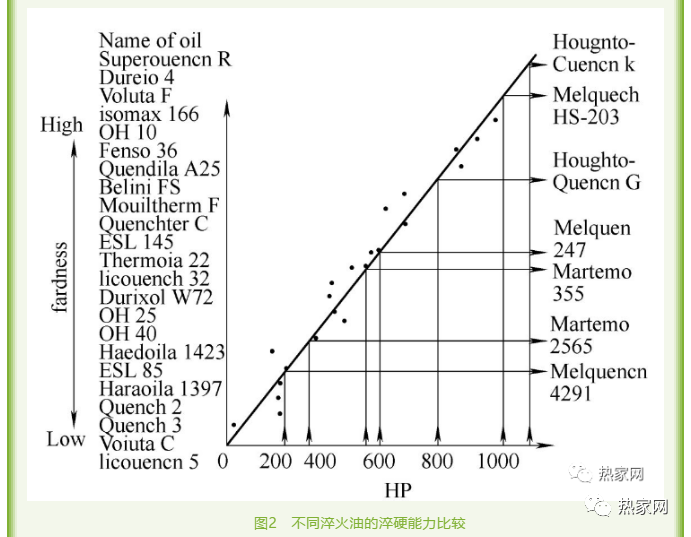

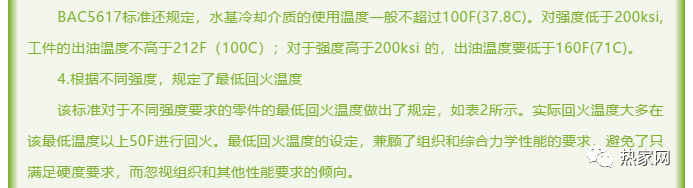

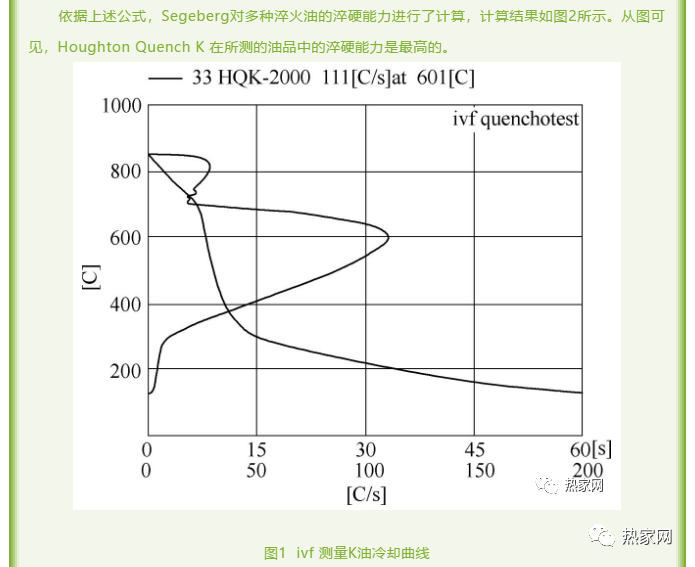

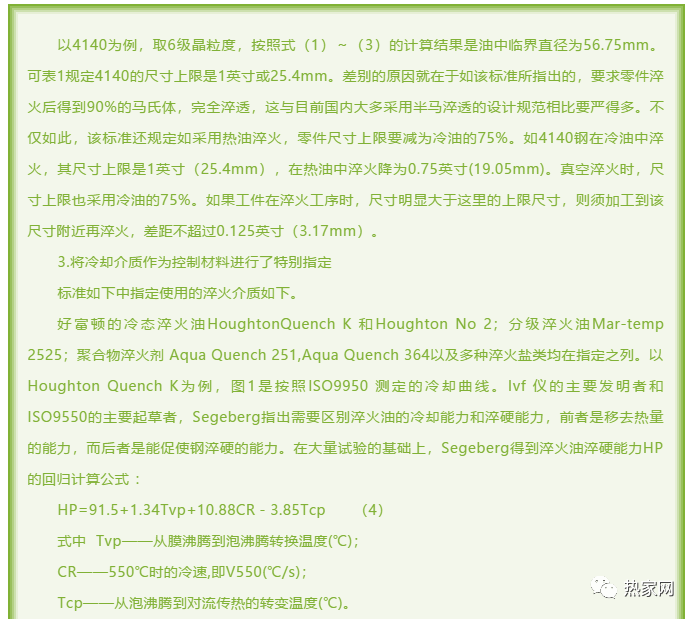

常州精密鋼管博客網(wǎng)
?來源：《金屬加工（熱加工）》雜志
全文下載: 美國熱處理BAC5617標準
| |
|
? 請關注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://jmdakun.com/Steel-Knowledge/1594539464.html
|
