熔模鑄造也稱熔模精密鑄造,之所以稱為精密鑄造,其實,它也是與其它鑄造方法相對比的。熔模鑄造的精密主要體現在尺寸精度上。在前面我們說過,它的線性尺寸公差達到CT4～6級,特殊線性尺寸可以達到CT3級,而且它還能達到較高的形位公差。
那么,尺寸精度是個什么概念呢?可能大部分人了解,但是,要真的把它表達出來也不是那么容易。有人可能說,尺寸精度無非就是鑄件尺寸所要達到的精確程度。話是沒有任何問題,實際上這個話跟跟沒說差不多。我專門查了一下精度的百度解答,是這樣的:精確程度。加工(鑄造屬于熱加工)精度是指加工后的零件與規定的形狀、尺寸相合的程度。精度是表示觀測值與真值的接近程度。每一種物理量要用數值表示時,必須先要制定一種標準,并選定一個單位。這種標準的制定,通常是根據人們對于所要測量的物理量的認識與了解,并且要考慮這標準是否容易復制,或測量的過程是否容易操作等實際問題。
精度到底是個什么鬼,實際上就是產品與圖紙的相符度。也就是說鑄件的圖紙上規定了一個尺寸公差,我們鑄件成形后是不是與它相符。比如說,在鑄件圖上,我們規定鑄件的尺寸公差是CT4-6級,鑄件成形后,我們檢查鑄件發現鑄件的尺寸公差高于CT6,那么,我們就說我們的鑄件尺寸精度沒有達到鑄件要求。或者大家(了解的人略過)可能還是不明白,我講一個例子。我們都知道稱,它有好多計量單位,比如kg。如果稱的最小單位是kg,我們就說它的稱量精度是kg或者0.5kg,如果它的刻度最小是g,那么它的稱量精度就高于前面kg稱。
說到鑄件的尺寸精度,躲不過一個標準,那就是GB6414-1999。這是一個有關鑄件尺寸公差以及機械加工余量的標準。今天,我們借用這個標準來說一說鑄件的尺寸公差和尺寸精度。
先來說尺寸公差。按照標準的定義,鑄件尺寸公差指的是允許尺寸的變動量。公差等于最大極限尺寸與最小極限尺寸的代數差的絕對值,也等于上偏差與下偏差之代數差的絕對值。在圖一中,CT表示公差,RMA表示加工余量。表一是鑄件的尺寸公差。我們?cè)诒硪恢锌吹搅艘粰?叫鑄件尺寸公差等級CT,這個實際上就是鑄件的精度。在GB6414-1999中,把鑄件的尺寸公差

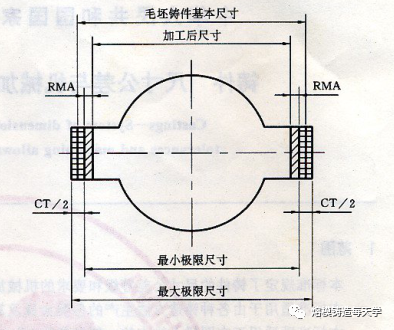

圖一,鑄件的尺寸公差與加工余量

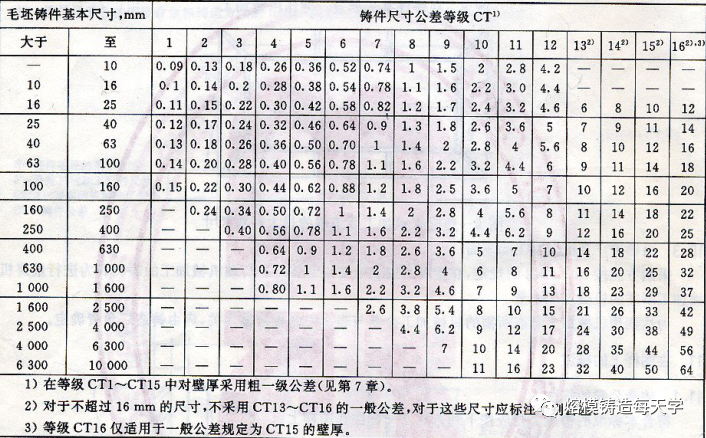

表一,鑄件尺寸公差
等級分為16級,實際上就是鑄件的尺寸公差精度為16級。我們看到等級數字越小,尺寸公差數值越小,說明鑄件的尺寸精度越高;反之,則鑄件的尺寸精度越低。
我們從前面的介紹中知道熔模鑄造的尺寸公差精度為CT4~6級,舉個例子,對于0~10mm的尺寸來說,它的公差尺寸在±0.13~±0.26?？赡苡腥嗽?span style="box-sizing: border-box; margin: 0px; max-width: 100%; overflow-wrap: break-word; padding: 0px;">CT4~6級下找不到0.13和0.26,那么,這就是給大家后面的作業,仔細研究一下為什么會是這樣?
那么有一個問題來了,就是我怎么知道那種鑄造方法它對應的尺寸公差精度等級哪?這個在標準中也有闡述,見表二。這也是我們?cè)O(shè)計鑄件時需要參考

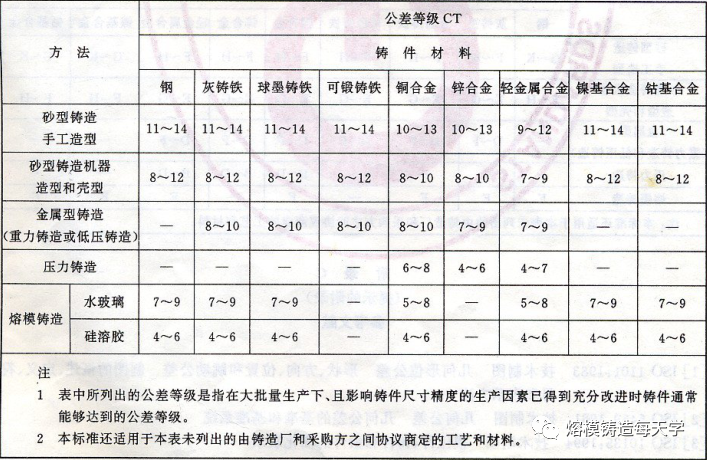

表二,大批量生產的毛坯鑄件公差等級
的一個標準。從上面我們可以看到熔模鑄造硅溶膠鑄件等級為CT4~6級。這樣我們就可以了解鑄件設計圖上技術條件中鑄件尺寸公差等級從何而來了。當然,我們只是列舉了一個標準,關于尺寸公差的標準還有,你比如:HB6103-2004也是關于鑄件尺寸公差的一個標準。不過前者是國標,后者是部標而已。
還要提到一點,對于鑄造工藝人員來講,一定要熟悉標準。標準是我們?cè)O(shè)計、生產、檢驗的依據,也是我們與客戶發生爭執時的評判準則,一定要吃透它,讓它為你服務。
以上就是今天的分享,謝謝大家!
| |
|
