同樣的鋼筋,為什么有這么多名字?這就是鋼筋的區分,根據鋼筋的使用用途分為受力筋、分布筋、造構筋、箍筋、架立筋、貫通筋、負筋、拉結筋、腰筋。

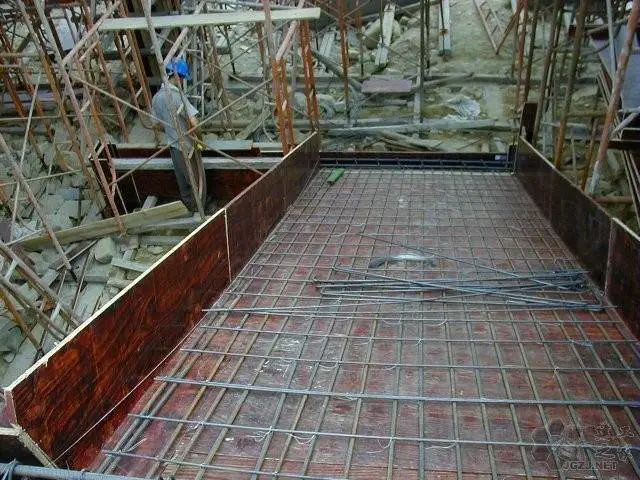

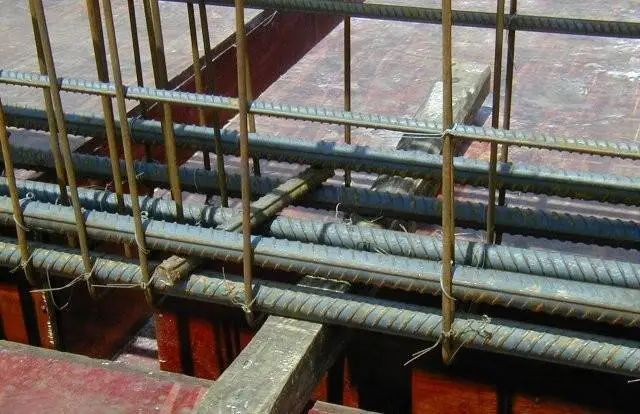

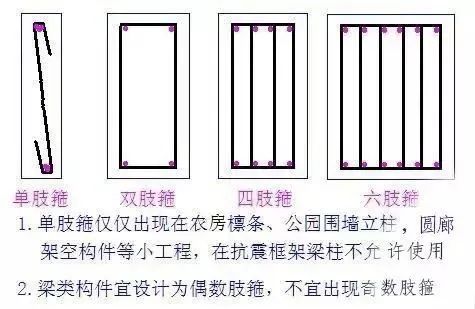

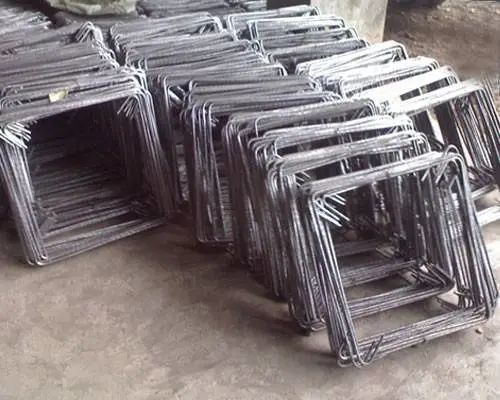

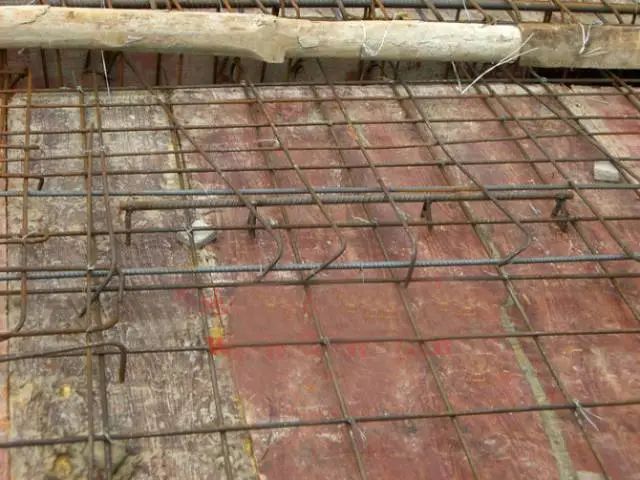

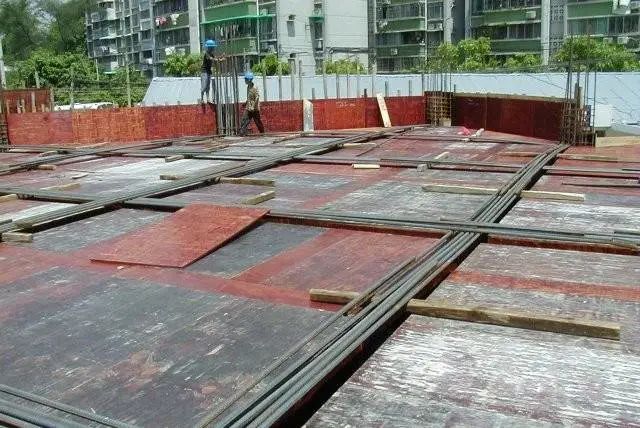

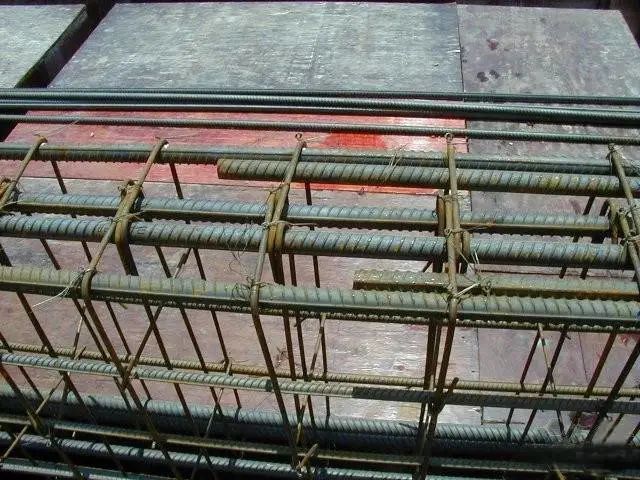

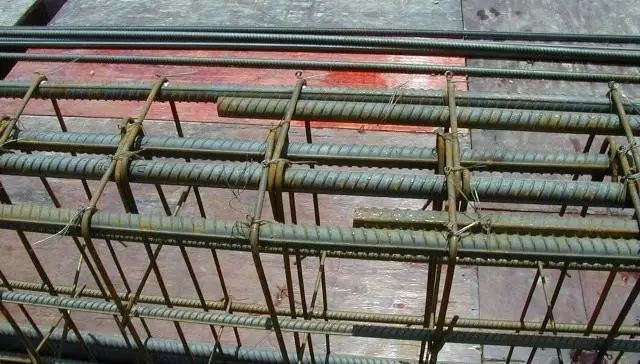

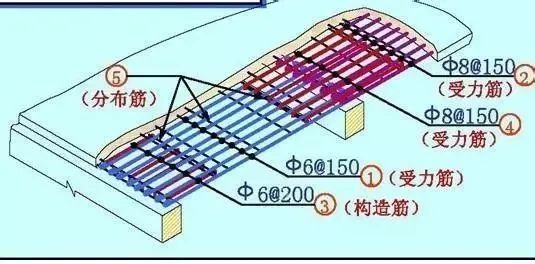

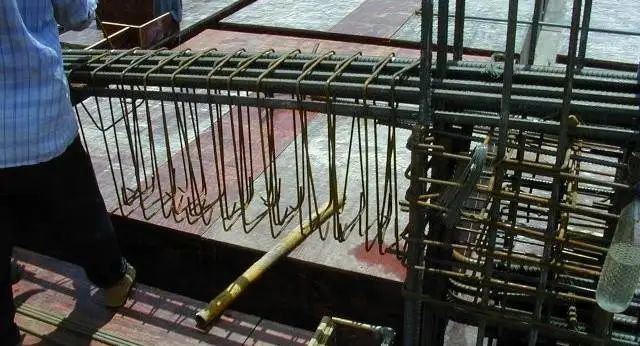

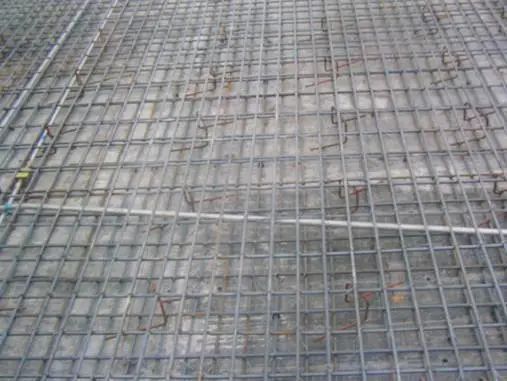

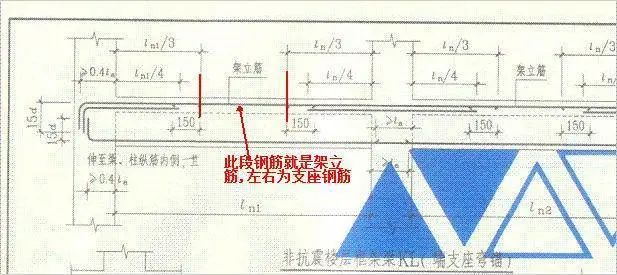

受力筋:指布置在梁或板的下部.承受拉力的那部分鋼筋及抗剪切的起彎筋.吊筋等。 (1)以板的開間、進深跨度區分:如果是單項板,那么平行于短跨方向的鋼筋是受力筋,平行于長跨方向的鋼筋是架立筋。如果是雙向板,那么長跨、短跨方向的鋼筋全部是受力筋。 (2)以鋼筋直徑上來區分:鋼筋的直徑大的為受力筋,直徑小的鋼筋為分布筋; (3)以布置上來區分:正彎矩筋布置在下的鋼筋為受力筋,在之上垂直分布的鋼筋為分布筋, 負彎矩筋(如懸挑板 )相反,在下的鋼筋為分布筋,在之上的鋼筋為受力筋。 分布筋: 出現在板中,布置在受力鋼筋的上部,與受力鋼筋垂直。作用是固定受力鋼筋的位置并將板上的荷載分散到受力鋼筋上,同時也能防止因混凝土的收縮和溫度變化等原因,在垂直于受力鋼筋方向產生的裂縫.屬于構造鋼筋。(滿足構造要求,對不易計算和沒有考慮進去的各種因素,所設置的鋼筋為構造鋼筋。) 圖中布置在下的鋼筋為受力筋,在之上垂直分布的鋼筋為分布筋箍筋: 用來滿足斜截面抗剪強度,并聯結受拉主鋼筋和受壓區混凝土使其共同工作,此外,用來固定主鋼筋的位置而使梁內各種鋼筋構成鋼筋骨架的鋼筋。是梁和柱抵抗剪力配置的環形(當然有圓形的和矩形的)鋼筋,是口字形的,將上部和下部的鋼筋固定起來,同時抵抗剪力。 架立筋:是梁上部的鋼筋,只起一個結構作用,沒實質意義,但在梁的兩端則上部的架立筋抵抗負彎距,不能缺少。(架立鋼筋設置在梁的受壓區外邊緣兩側,用來固定箍筋和形成鋼筋骨架。如受壓區配有縱向受壓鋼筋時,則可不再配置架立鋼筋。架立鋼筋的直徑與梁的跨度有關。) 貫通筋是指貫穿于構件(如梁)整個長度的鋼筋,中間既不彎起也不中斷,當鋼筋過長時可以搭接或焊接,但不改變直徑。 在鋼筋布置上,架立鋼筋是布置本跨的1/3.也就是說,本跨梁存在左右支座鋼筋.通長鋼筋是全長布置, 架立筋從字面是就可以知道起架立作用,如一根梁只須布抗拉筋和抗剪箍筋,而受壓區混凝土強度已足夠,無須配筋,那在做鋼筋骨架的時候,梁的上部就沒有縱向筋,箍筋的上角點就無法固定,因此一般用兩根14或16的筋分布在上面的兩角,這就是架立筋,從計算上沒有受什么力,但實際上也受壓。用于定位的后來可以不用,無須計算,而結構架立筋則須計算。架立筋起一定的受壓作用,可以在一定程度上提高梁的承載力。 貫通筋是指貫穿于構件(如梁)整個長度的鋼筋,中間既不彎起也不中斷,當鋼筋過長時可以搭接或焊接,但不改變直徑。貫通筋既可以是受力鋼筋,也可以是架力鋼筋。 架立筋是構造要求的非受力鋼筋,一般布置在梁的受壓區且直徑較小。當梁的支座處上部有負彎矩鋼筋時,架力筋可只布置在梁上的跨中部分,兩端與負彎矩鋼筋搭接或焊接。搭接時也要滿足搭接長度的要求并應綁扎。架力筋也有貫通的,如規范中規定在梁上部?jī)蓚?cè)的架力筋必須是貫通的,此時的架力筋在支座處也可承擔一部份負彎矩。 如果在梁的上下都有通長的鋼筋,一般在梁上(受壓區)且直徑較小的是架力筋,在梁下的是都受力鋼筋。 負筋:就是負彎矩鋼筋,彎矩的定義是下部受拉為正,而梁板位置的上層鋼筋在支座位置根據受力一般為上部受拉,也就是承受負彎矩,所以叫負彎矩鋼筋。(支座有負筋,是相對而言的,一般應該是指梁的支座部位用以抵消負彎矩的鋼筋,俗稱擔擔筋。一般結構構件受力彎矩分正彎矩和負彎矩,抵抗負彎矩所配備的鋼筋稱為負筋,一般指板、梁的上部鋼筋,有些上部配置的構造鋼筋習慣上也稱為負筋。當梁、板的上部鋼筋通長時,大家也習慣地稱之為上部鋼筋,梁或板的面筋就是負筋) 拉結筋:在無法同時施工的兩個或多個構件之間預留的起拉結作用的鋼筋就是拉結筋 。是加強框架填充墻與柱連結的受力鋼筋,提高了填充墻穩定性和抗震能力。 腰筋又稱“腹筋”,他的得名是因?yàn)樗奈恢靡话阄挥诹簝蓚?cè)中間部位而得來的,是梁中部構造鋼筋,主要是因?yàn)橛械牧禾?需要在箍筋中部加條連接筋 (梁側的縱向構造鋼筋實際中又稱為腰筋) 在梁高450mm,就應沿梁高兩側應設腰筋,所以數量上就不會少于2根。腰筋的直徑最小的直徑為10mm,間距不應大于200mm,同時面積配筋率不應小于百分之0.3,在梁兩側的縱向構造鋼筋(腰筋)之間還要配置拉結鋼筋。一般民用建筑的腰筋直徑用16和18就可以了,拉筋用圓8。

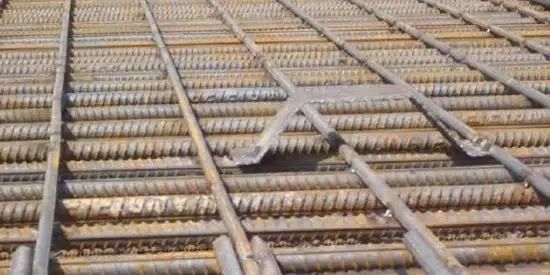

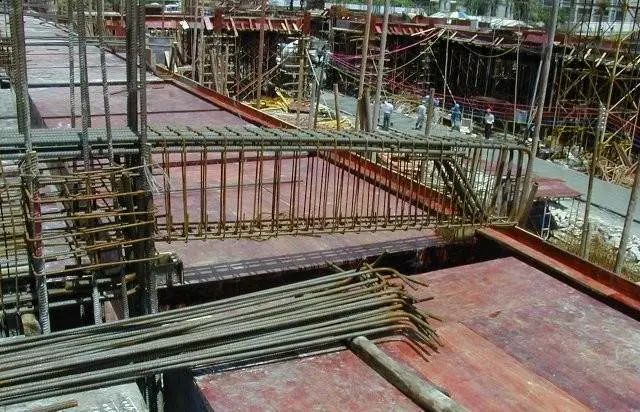

圖中懸臂梁,在其上部的鋼筋為受力筋
