流體輸送過程中，介質對管壁材料的破壞非常復雜，不僅存在單一的腐蝕或磨損，還存在腐蝕與磨損、沖蝕與磨損以及復合腐蝕等兩者的交互作用。目前常用的耐蝕管道或耐磨管道普遍存在功能單一、性能有限等問題，在復雜工況下使用壽命極短。因腐蝕或磨損引發的泄漏或失效事故，不但影響設備的正常運轉，造成安全隱患，還會污染環境，甚至引發社會矛盾。
這種情況下，研制一種具有復合功能的新型管道顯得十分必要，具有顯著的社會經濟效益。
1、三元復合管的基本結構

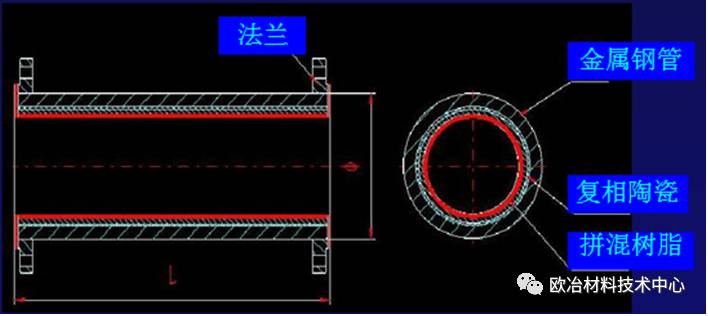

三元復合管結構示意圖
2、三元復合管的制備流程
重防腐樹脂的選擇-—有機無機拼混樹脂的配混—反應浸漬二元復合材料制品—三元復合管道固化成型—制品應用性能評定

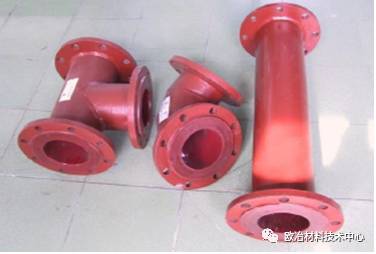

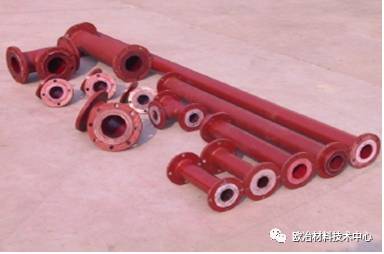

3、三元復合管產品

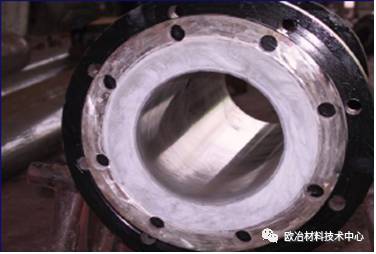

耐磨耐蝕三元復合管
抗沖刷型三元復合管
阻結垢型三元復合管

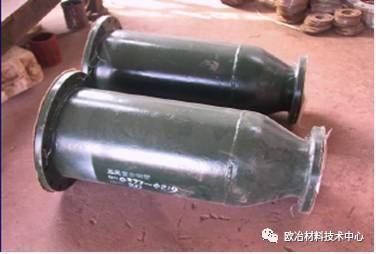

變徑型三元復合管

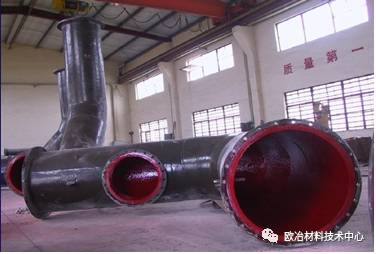

Φ1000mm三元復合管
管內溫度低于180度，使用陶瓷+樹脂工藝技術，管內溫度超過180度，使用陶瓷+新型高性能耐H2S腐蝕納米涂料工藝技術。
4、三元復合管的技術特點
三元材料界面結合力強，金屬與陶瓷是冶金結合，陶瓷與高分子材料是復合鍵結合，非一般的物理粘合。
三元復合管每個界面都有過渡層，熱膨脹系數相匹配，能耐溫度、壓力、介質的疲勞工況。
三元復合管內襯兩層非金屬材料，可以同時達到重防腐和抗腐蝕磨損的優異效果。
三元復合管耐蝕層具有可設計性，靈活性強，故適用于不同的腐蝕介質，服役壽命長 。
復合管界面具有互穿網絡結構形態，彼此相嵌，從而可有效地抵御一般的撞擊、振動和敲擊。
三元復合管管配件國標化，也能制作非標管配件，管徑尺寸 DN60 ~ DN1100，適用范圍廣。
三元復合管可用法蘭連接，也可以現場焊接，可適用不同管配件間的連接。
5、三元復合管的技術特點

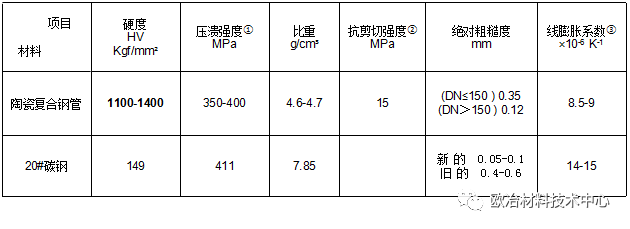

5.1物理性能
注：1.無縫鋼管厚8mm，陶瓷層總厚度3.5mm，從管外將管內陶瓷壓碎時的強度。
2.在復合管軸向把陶瓷層從無縫鋼管內壓出時的強度。
3.溫度范圍：-30℃~500℃

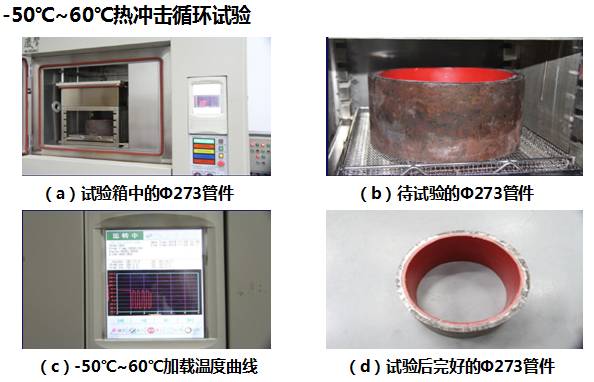

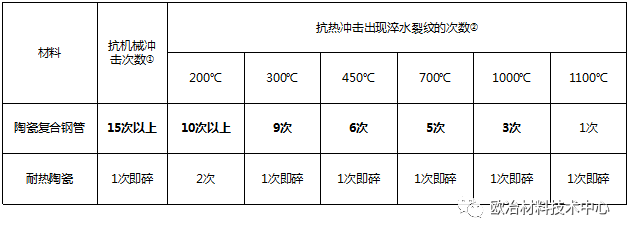

5.2抗熱沖擊和機械沖擊性能
注：1.陶瓷復合管總厚度9mm，機械能50J，點接觸管體內陶瓷層產生裂紋的沖擊次數。
2.在給定溫度下加熱5分鐘淬水，再加熱再淬水。

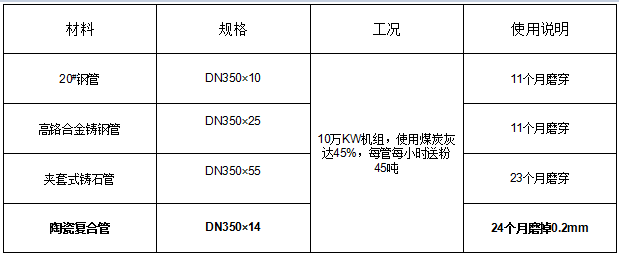

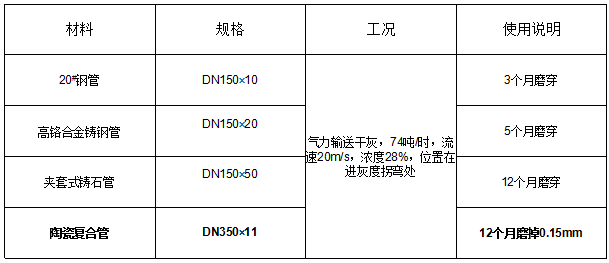

5.3火電廠送粉管路不同材質彎管對比試驗
工況1
工況2
6、應用范圍
三元復合管開發成功后，火電、石化、化工、冶金等行業均予以一致肯定，目前已應用于許多管道工程，包括整套裝置和整條管線。至今有20多條管線工程投入實際運行，服役效果好。
其廣泛應用于灰渣海水輸送管、海水沖灰管、凝汽器冷卻海水管、膠球海水管、煙氣脫硫管、灰水海水PH處理管、酸堿中和管、泥漿管、廢液處理管、濃酸管、純水管、化水管等。

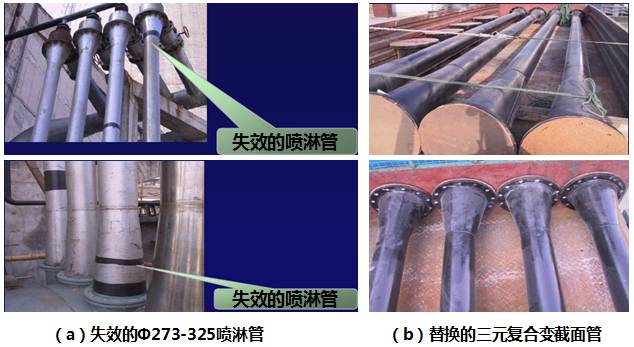

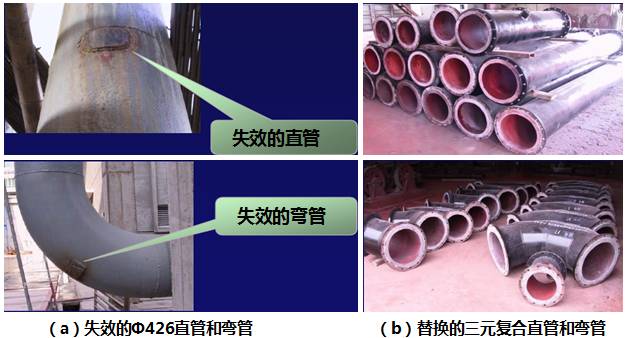

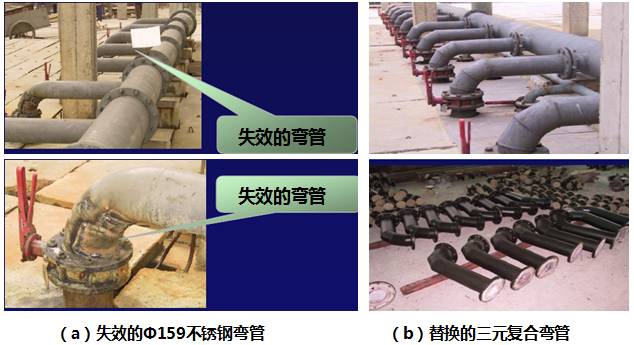

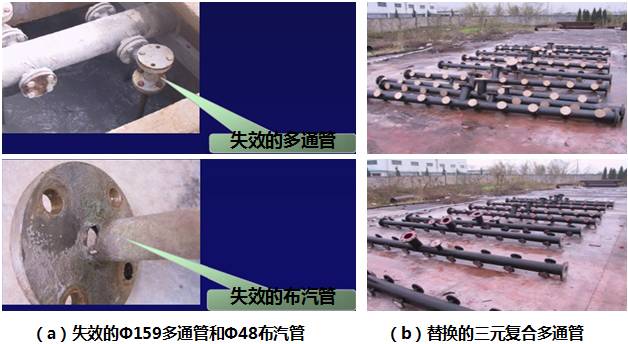

7、應用案例——浙江鎮海發電廠爐煙處理灰水PH裝置
上述整套裝置于2002年3月全部改用元復合鋼管有三元復合管產品后，運行至今已10余年，未出現任何腐蝕磨損引起的泄漏失效，解決了一大工程難題。此外，由于三元復合管內壁光滑，阻力系數小，實施改造后整套裝置的電流值從原先I=180A減少到目前的 I＝140A，每年僅電費就節省了30多萬元。
| |
