為什么古代的刀匠大都在夜里給刀劍淬火？
說(shuō)起古代中國(guó)的制刀工藝，十分值得推崇，制刀的故事更是流傳至今，而且對(duì)于制刀細(xì)節(jié)描述得也是生動(dòng)形象，尤其是講到刀劍最后的熱處理，更是神秘萬(wàn)分，必定有個(gè)感人的故事，不過(guò)多有雷同：
無(wú)非是有個(gè)天下無(wú)雙的刀匠，選了個(gè)伸手不見五指的月黑風(fēng)高夜，干柴烈火，前推后鼓，噼噼啪啪，激戰(zhàn)大半夜，興致正酣……
沒(méi)錯(cuò)，這個(gè)古代刀匠只在月黑風(fēng)高夜里干的“勾當(dāng)”就是淬火。
但古代刀匠干這事為什么只選在黑夜里進(jìn)行呢？難道，有什么東西是我們?cè)诎滋觳荒芸吹降模?/span>
事實(shí)確實(shí)是這樣。
今夜，我就在這里試著作個(gè)解釋，難免多有錯(cuò)漏，請(qǐng)各位多加指正。

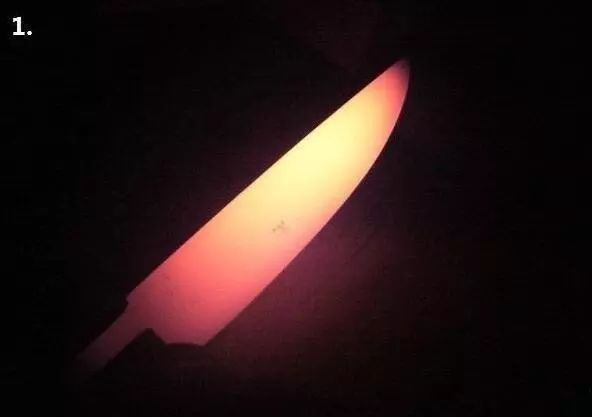

1、下面是一把完成的刀胚，在爐子里燒得通紅，一段時(shí)間后會(huì)略帶橙色，拿出，在黑暗中靜置；

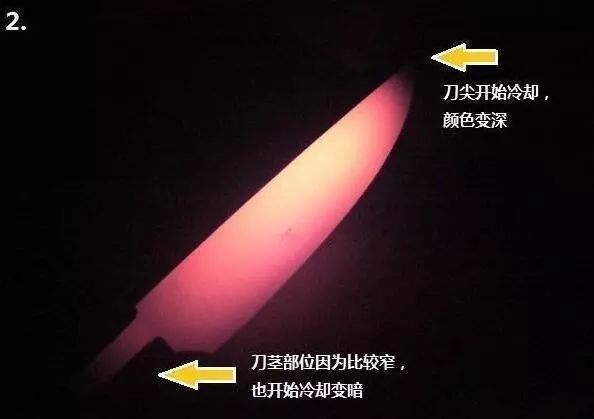

2、由于刀尖較薄，從圖 1開始，就已經(jīng)開始冷卻，顏色漸漸變暗。刀莖位置也是同理。不過(guò)比刀尖冷卻得慢點(diǎn)。刀背因?yàn)槭亲詈竦?，所以還是顏色光亮；

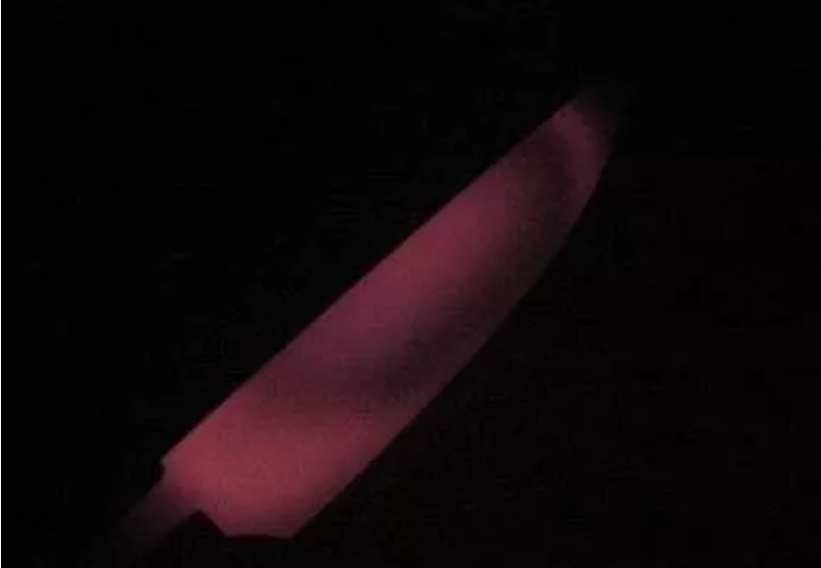

3、冷卻繼續(xù)進(jìn)行，按理說(shuō)，再有一點(diǎn)時(shí)間，全刀應(yīng)該是冷卻成下圖的樣子 （注意，下面是圖8）；

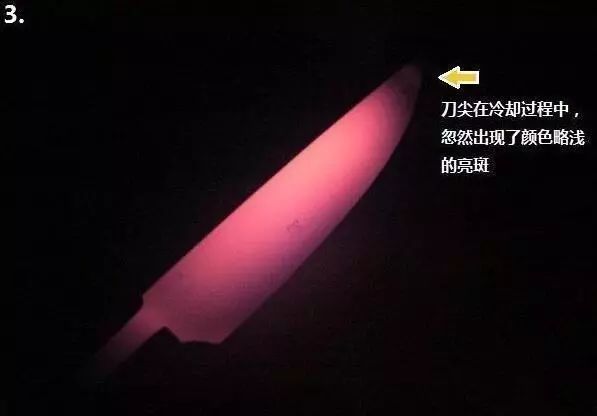

可事實(shí)卻不是這樣 ，刀尖在冷卻過(guò)程中，忽然出現(xiàn)了顏色略淺的亮斑（圖 3）；

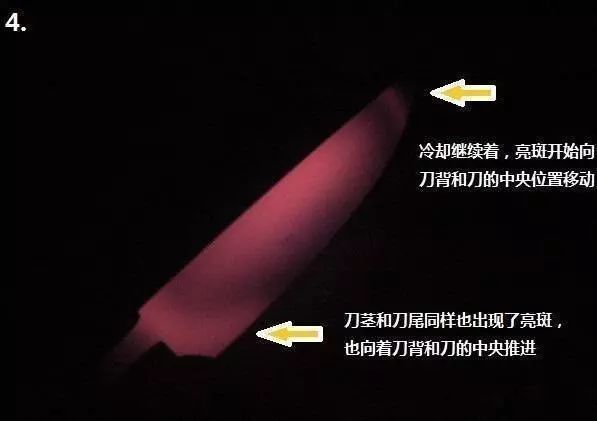

4、冷卻繼續(xù)，此時(shí)，刀莖和刀尾同樣也出現(xiàn)了亮斑，且刀兩頭異常的光斑不斷擴(kuò)大，形成了一個(gè)大圈圈；
5、接著觀察，亮斑形成的圈開始變小，刀的外圍也變得更亮；

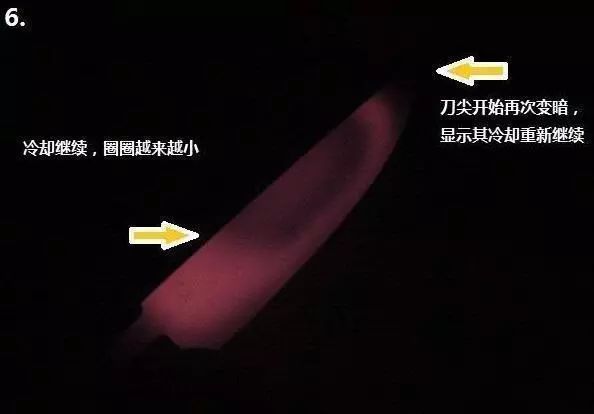

6、然后，圈圈越來(lái)越小，刀尖開始再次變暗，表明刀尖的冷卻過(guò)程重新繼續(xù)；

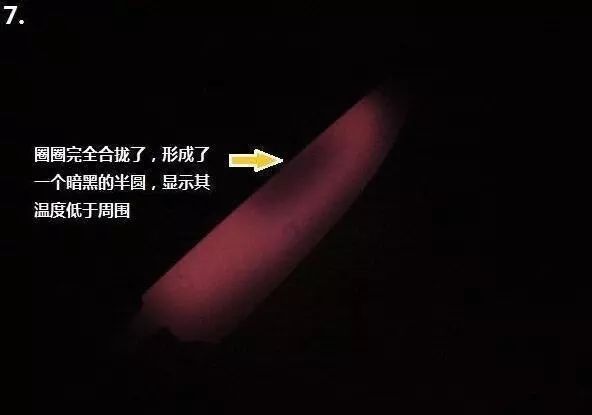

7、圈圈合攏，刀背形成一個(gè)暗黑的半圓，它的溫度低于周圍；

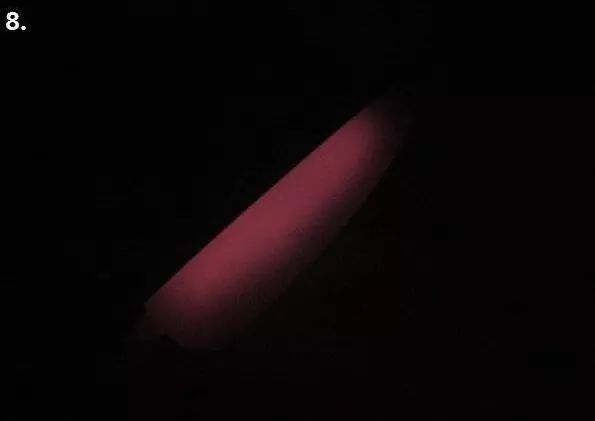

8、忽然，刀背上那個(gè)半圓暗黑區(qū)消失了，整個(gè)刀背變得光亮，同時(shí)，刀尖，刀莖和刀尾部分因?yàn)槔鋮s的關(guān)系，變成暗黑了；
冷卻依然延續(xù)，此時(shí)，已經(jīng)再?zèng)]有新的亮斑生成了，刀胚慢慢變暗，逐漸消失在黑暗中；
上面這10張照片，每幀的間隔是5秒……在這短短不到一分鐘的時(shí)間里，我們見證了鋼材極其特殊的“再輝現(xiàn)象”。
圖 1，為剛出爐的碳鋼刀胚，其仍處于高溫，即純奧氏體狀態(tài)。
圖 2，由于刀尖、刀莖、刀尾較薄，所以其溫度下降得快，顏色迅速變暗。
圖 3，當(dāng)溫度進(jìn)一步下降時(shí)，刀尖、刀莖、刀尾位置首先達(dá)到了臨界溫度的上限，里面的奧氏體開始轉(zhuǎn)變成珠光體。這個(gè)過(guò)程會(huì)導(dǎo)致相變潛熱的釋放，從而導(dǎo)致這些部位回溫，出現(xiàn)亮斑。
圖 4 - 7，由于刀背比較厚，降溫較慢 (尚未達(dá)到臨界溫度)，所以刀尖、刀尾部分的回溫亮斑對(duì)其產(chǎn)生了圍攻之勢(shì)，形成了半圈狀。
圖 8，當(dāng)?shù)侗骋步档脚R界溫度上限時(shí)，相變潛熱的釋放令整個(gè)刀背變得光亮。

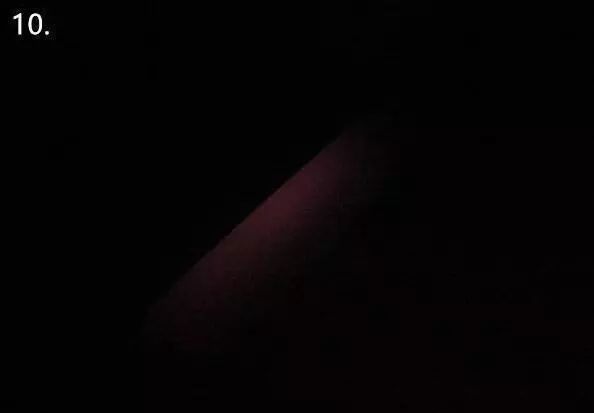

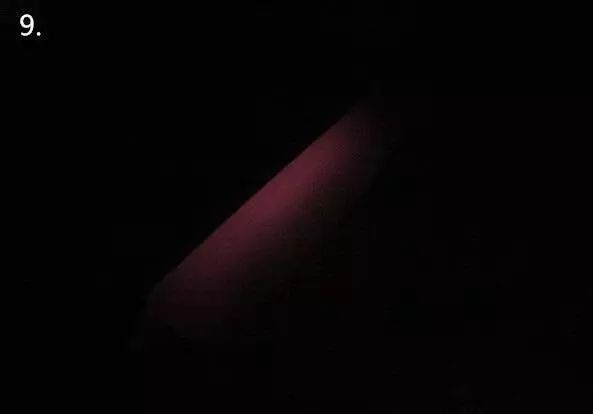

圖 9 - 10，當(dāng)?shù)侗忱镉嘞碌膴W氏體的相變完成后，臨界溫度下限已經(jīng)達(dá)到，刀胚以恒定幅度繼續(xù)冷卻，逐漸變暗，消失在黑夜中。
這種現(xiàn)象速度之快，加上白天可見光的干擾，導(dǎo)致鋼材表面顏色變化不明顯，所以，我們才不得不在黑暗中進(jìn)行觀察。然后，通過(guò)其暗影的變化，由此來(lái)掌握淬火過(guò)程。
但是，經(jīng)驗(yàn)告訴我們，如果鋼材以很高的溫度來(lái)淬火，很容易產(chǎn)生淬裂；另一方面，淬火溫度如果太低，則不能達(dá)到機(jī)械性能的要求。所以，最佳的淬火溫度應(yīng)該是略高于臨界溫度就可以了。
那我們?nèi)绾尾拍塬@得略高于鋼材臨界溫度的淬火溫度呢？
細(xì)心的刀友在看完10幅插圖的解釋之后，大概已經(jīng)猜到方法。
其實(shí)鋼材的慢速加熱和慢速冷卻，其微觀結(jié)構(gòu)的變化、熱量的吸收釋放、外表的顏色變化是一致的，只不過(guò)，加熱的過(guò)程是冷卻的反過(guò)程。
插圖中，慢速冷卻的刀胚經(jīng)歷了鋼材臨界溫度的上限和下限，其變化在黑暗中清晰可見。換言之，只憑看刀胚表面的亮斑及暗影的變化和移動(dòng)，我們可以迅速地知道鋼體是處在臨界溫度之上（圖 1，2），之中（圖 3 - 8），還是之下（圖 9 - 10）。
回到主題，古代的刀匠在白天鍛打好刀胚之后，會(huì)把刀胚先在空氣中慢慢冷卻（正火）或者塞進(jìn)草木灰中退火，這其實(shí)是為了晚上的淬火作準(zhǔn)備。

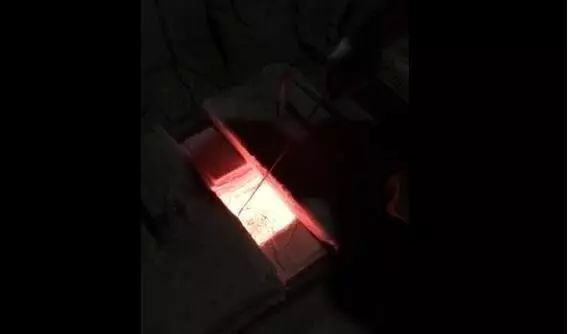

夜幕降臨之后，刀匠升爐，把爐火調(diào)整到不快不慢，然后把刀胚塞進(jìn)燃燒的木碳中，緩緩加熱，然后細(xì)心觀察露出的刀尾、刀莖部分的顏色變化，這些部分隨著溫度的升高，顏色逐漸由暗紅色轉(zhuǎn)至紅色，鋼的亮度同時(shí)也逐漸增加……
忽然，當(dāng)鋼體被加熱到了臨界溫度的下限，這時(shí)，一部分珠光體開始向奧氏體轉(zhuǎn)換，需要更多熱能，導(dǎo)致鋼體表面出現(xiàn)溫度的不均勻。所以，刀莖、刀尾部分就出現(xiàn)了一道不容易察覺(jué)的暗影。
由于刀體有厚薄長(zhǎng)短，加熱時(shí)，暗影不斷移動(dòng)著，然后，刀體達(dá)到了臨界溫度的上限，暗影就會(huì)消失，此時(shí)的鋼體已經(jīng)帶著亮紅色，刀匠稍稍等了一下，將刀胚取出，然后放入冷水中淬火……大功告成?。ê竺娈?dāng)然還要回一下火。）
作者：爽爽開大車
來(lái)源：刀友論壇
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://jmdakun.com/Steel-Knowledge/djch.html
|
