亚洲熟妇精品一区二区在线播放|大地资源二在线观看免费高清小说|潮喷大喷水系列无码久久精品|亚洲色欲色欲www在线播放

● 材料在疲勞載荷作用下在遠(yuǎn)低于屈服應(yīng)力下發(fā)生   的低應(yīng)力脆性斷裂，叫疲勞斷裂。

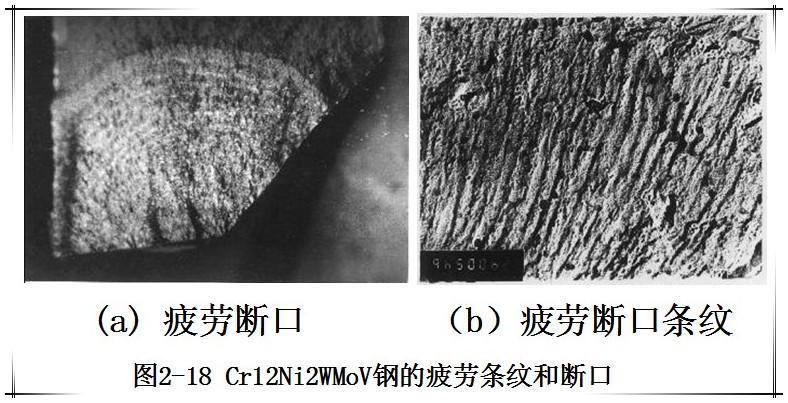

事實上，許多金屬構(gòu)件是在交變載荷作用下使用的。疲勞斷裂與靜態(tài)斷裂有明顯的不同，它不會產(chǎn)生明顯的塑性變形，斷裂是突發(fā)的，故危害性較大 (圖2-18）。

●  疲勞裂紋的斷口特征

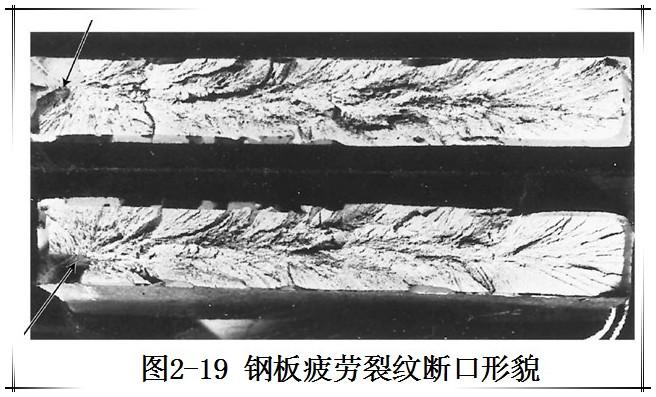

(1) 有裂紋源、裂紋擴(kuò)展區(qū)和斷裂區(qū)三個部分；

(2) 裂紋擴(kuò)展區(qū)斷面較光滑， 即 “海灘條帶”形貌;

(3) 裂紋起裂在高應(yīng)力應(yīng)力區(qū)或材料缺陷處；

(4) 與靜載斷裂相比，沒有明顯的塑性變形。

●  疲勞極限（fatigue limit）

材料在規(guī)定次數(shù)（鋼鐵材料取107次，有色金屬及其合金取108次）的交變載荷作用下，不引起斷裂的最大應(yīng)力稱“疲勞極限”(σr),單位為MPa。

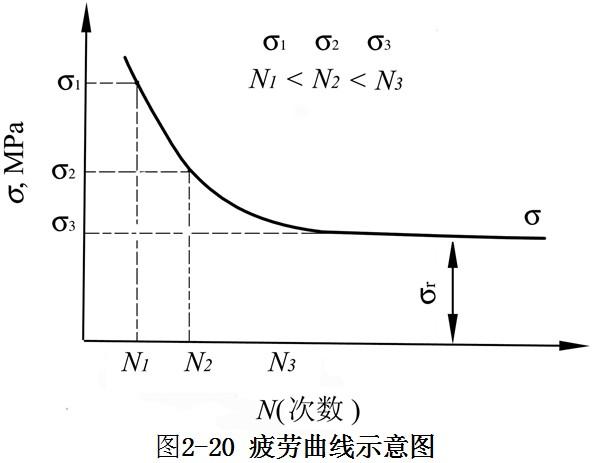

通常用拉伸或彎曲試驗的方法測疲勞極限(σ-1)。試驗時用多組試樣，在不同的交變應(yīng)力σ下測定試樣發(fā)生斷裂的疲勞次數(shù)N,  繪制σ-N曲線(圖2-20)。

●  對金屬材料和高分子材料，當(dāng)應(yīng)力降到某一值后，σ-N曲線趨于水平直線，此直線對應(yīng)的應(yīng)力即疲勞極限。

●  陶瓷材料和高分子材料一般沒有疲勞極限，因為它們本質(zhì)上是一種脆性材料。

●  預(yù)防疲勞失效的方法

(1）合理選材，盡量不用脆性材料;

(2) 改善結(jié)構(gòu)形狀，避免應(yīng)力集中;

(3) 控制冶煉質(zhì)量，減少夾雜缺陷;

(4) 提高零件的表面光潔度;

(5) 表面進(jìn)行強化處理。
