亚洲熟妇精品一区二区在线播放|大地资源二在线观看免费高清小说|潮喷大喷水系列无码久久精品|亚洲色欲色欲www在线播放

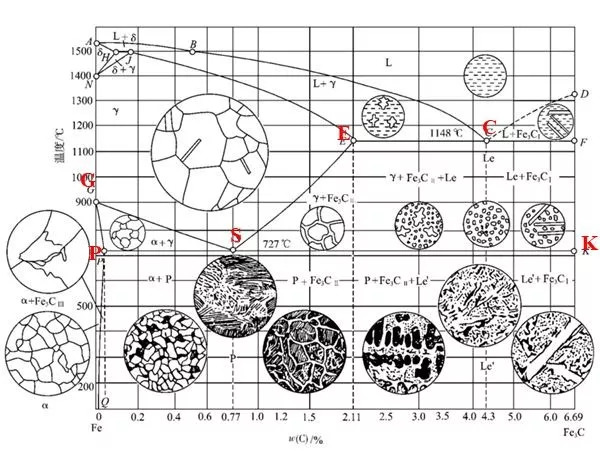

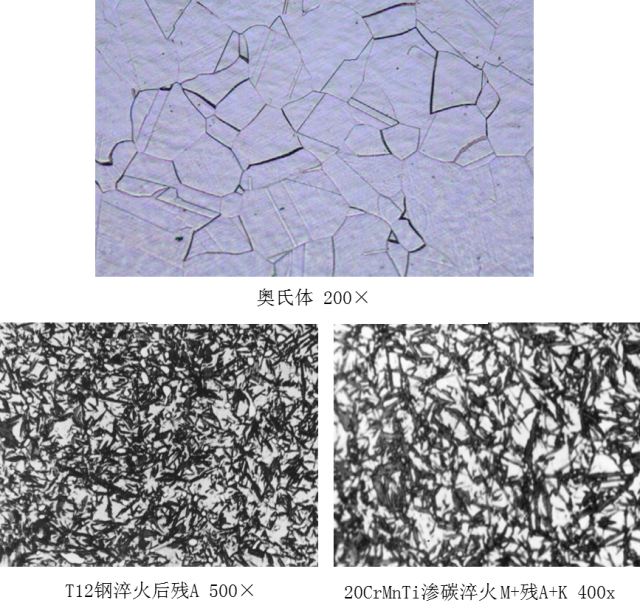

定義：碳與合金元素溶解在γ-Fe中的固溶體，仍保持γ-Fe的面心立方晶格

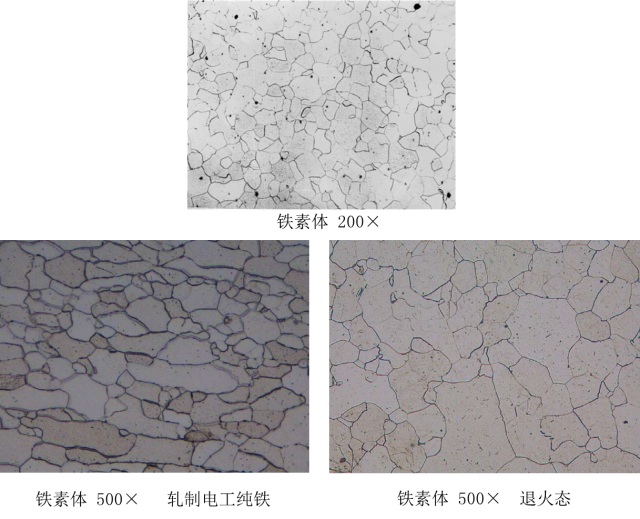

定義：碳與合金元素溶解在a-Fe中的固溶體

特征：亞共析鋼中的慢冷鐵素體呈塊狀，晶界比較圓滑，當(dāng)碳含量接近共析成分時(shí)，鐵素體沿晶粒邊界析出。

定義：碳與鐵形成的一種化合物

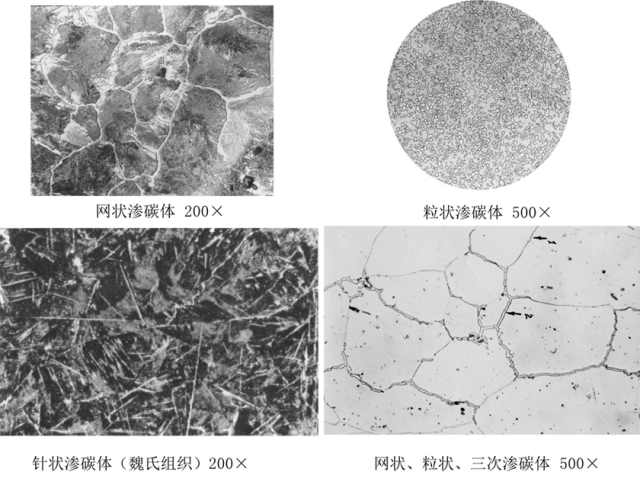

特征：滲碳體不易受硝酸酒精溶液的腐蝕，在顯微鏡下呈白亮色，但受堿性苦味酸鈉的腐蝕，在顯微鏡下呈黑色。滲碳體的顯微組織形態(tài)很多，在鋼和鑄鐵中與其他相共存時(shí)呈片狀、粒狀、網(wǎng)狀或板狀。

• 在液態(tài)鐵碳合金中，首先單獨(dú)結(jié)晶的滲碳體（一次滲碳體）為塊狀，角不尖銳，共晶滲碳體呈骨骼狀

• 過(guò)共析鋼冷卻時(shí)沿Acm線析出的碳化物（二次滲碳體）呈網(wǎng)結(jié)狀，共析滲碳體呈片狀

• 鐵碳合金冷卻到Ar1以下時(shí)，由鐵素體中析出滲碳體（三次滲碳體），在二次滲碳體上或晶界處呈不連續(xù)薄片狀

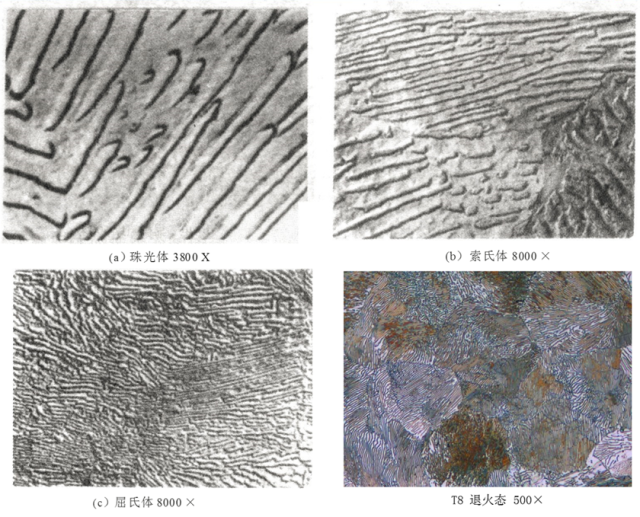

特征：珠光體的片間距離取決于奧氏體分解時(shí)的過(guò)冷度。過(guò)冷度越大，所形成的珠光體片間距離越小。

• 在A1~650℃形成的珠光體片層較厚，在金相顯微鏡下放大400倍以上可分辨出平行的寬條鐵素體和細(xì)條滲碳體，稱為粗珠光體、片狀珠光體，簡(jiǎn)稱珠光體。

• 在650~600℃形成的珠光體用金相顯微鏡放大500倍，從珠光體的滲碳體上僅看到一條黑線，只有放大1000倍才能分辨的片層，稱為索氏體。

• 在600~550℃形成的珠光體用金相顯微鏡放大500倍，不能分辨珠光體片層，僅看到黑色的球團(tuán)狀組織，只有用電子顯微鏡放大10000倍才能分辨的片層稱為屈氏體。

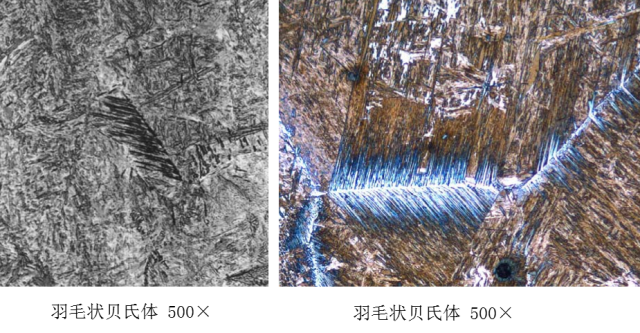

特征：過(guò)冷奧氏體在中溫（約350~550℃）的相變產(chǎn)物，其典型形態(tài)是一束大致平行位向差為6~8od鐵素體板條，并在各板條間分布著沿板條長(zhǎng)軸方向排列的碳化物短棒或小片；典型上貝氏體呈羽毛狀，晶界為對(duì)稱軸，由于方位不同，羽毛可對(duì)稱或不對(duì)稱，鐵素體羽毛可呈針狀、點(diǎn)狀、塊狀。若是高碳高合金鋼，看不清針狀羽毛；中碳中合金鋼，針狀羽毛較清楚；低碳低合金鋼，羽毛很清楚，針粗。轉(zhuǎn)變時(shí)先在晶界處形成上貝氏體，往晶內(nèi)長(zhǎng)大，不穿晶

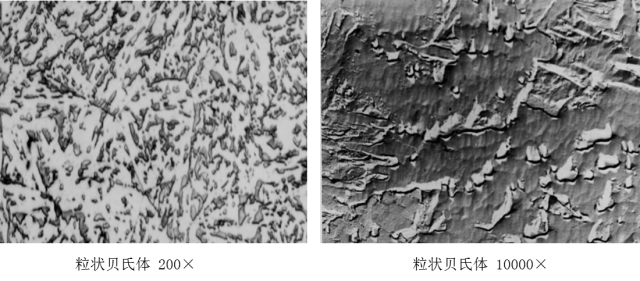

特征：過(guò)冷奧氏體在貝氏體轉(zhuǎn)變溫度區(qū)的最上部的轉(zhuǎn)變產(chǎn)物。剛形成時(shí)是由條狀鐵素體合并而成的塊狀鐵素體和小島狀富碳奧氏體組成，富碳奧氏體在隨后的冷卻過(guò)程中，可能全部保留成為殘余奧氏體；也可能部分或全部分解為鐵素體和滲碳體的混合物（珠光體或貝氏體）；最可能部分轉(zhuǎn)變?yōu)轳R氏體，部分保留下來(lái)而形成兩相混合物，稱為M-A組織

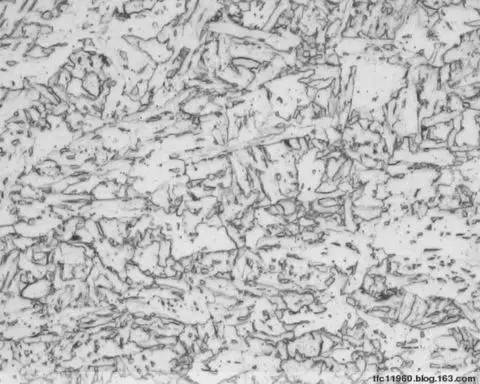

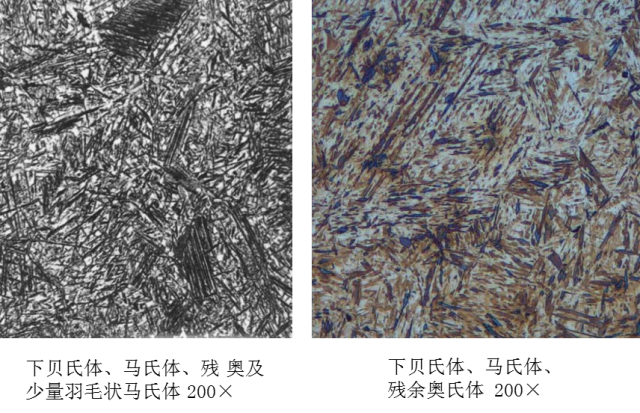

定義：板條狀鐵素體單相組成的組織，也稱為鐵素體貝氏體

定義：碳在a-Fe中的過(guò)飽和固溶體

特征：

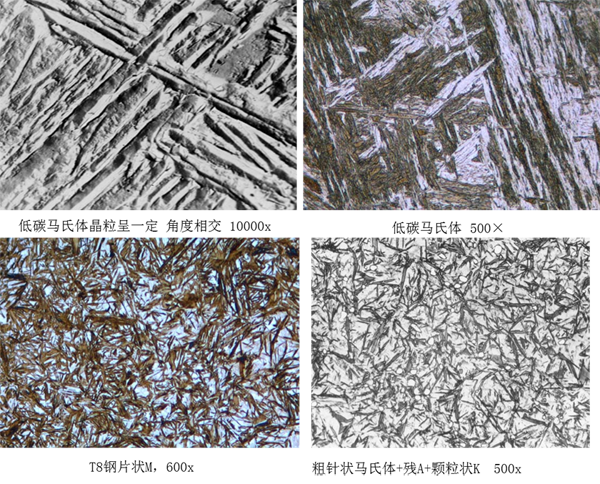

• 板條馬氏體：尺寸大致相同的細(xì)馬氏體條定向平行排列，組成馬氏體束或馬氏體領(lǐng)域；在領(lǐng)域與領(lǐng)域之間位向差大，一顆原始奧氏體晶粒內(nèi)可以形成幾個(gè)不同取向的領(lǐng)域。由于板條狀馬氏體形成的溫度較高，在冷卻過(guò)程中，必然發(fā)生自回火現(xiàn)象，在形成的馬氏體內(nèi)部析出碳化物，故它易受侵蝕發(fā)暗。

• 針狀馬氏體，又稱片狀馬氏體或高碳馬氏體，它的基本特征是：在一個(gè)奧氏體晶粒內(nèi)形成的第一片馬氏體片較粗大，往往貫穿整個(gè)晶粒，將奧氏體晶粒加以分割，使以后形成 的馬氏體大小受到限制，因此片狀馬氏體的大小不一，分布無(wú)規(guī)則。針狀馬氏體按一定 方位形成。在馬氏體針葉中有一中脊面，碳量越高，越明顯，且馬氏體也越尖，同時(shí)在馬氏體間伴有白色殘留奧氏體。

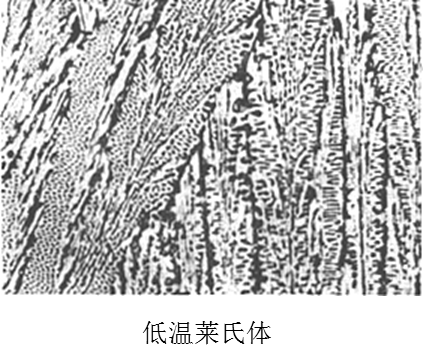

定義：奧氏體與滲碳體的共晶混合物

特征：呈樹枝狀的奧氏體分布在滲碳體的基體上

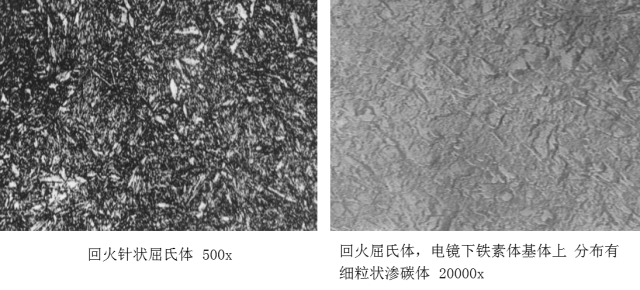

定義：馬氏體分解得到極細(xì)的過(guò)渡型碳化物與過(guò)飽和（含碳較低）的a-相混合組織

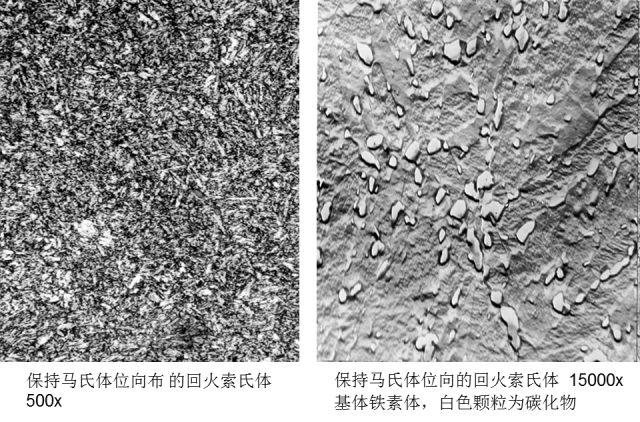

定義：碳化物和a-相的混合物

特征：它由馬氏體在350~500℃時(shí)中溫回火形成。其組織特征是鐵素體基體內(nèi)分布著極細(xì)小的粒狀碳化物，針狀形態(tài)已逐漸消失，但仍隱約可見，碳化物在光學(xué)顯微鏡下不能分辨，僅觀察到暗黑的組織，在電鏡下才能清晰分辨兩相，可看出碳化物顆粒已明顯長(zhǎng)大

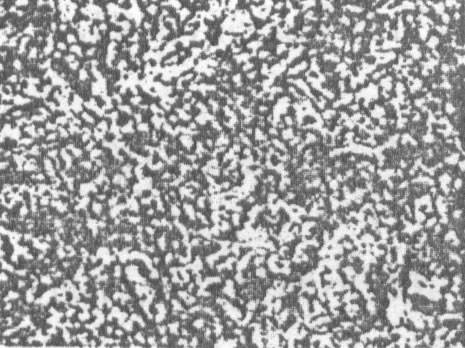

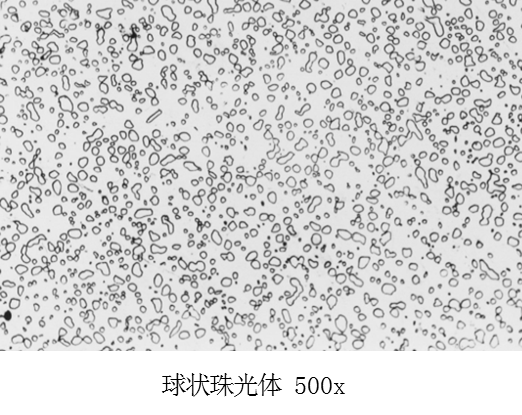

定義：以鐵素體為基體，基體上分布著均勻碳化物顆粒

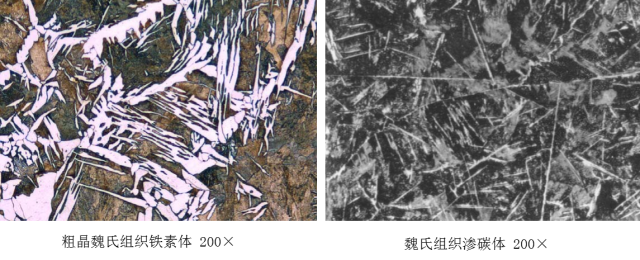

定義：如果奧氏體晶粒比較粗大，冷卻速度又比較適宜，先共析相有可能呈針狀（片狀）形態(tài)與片狀珠光體混合存在，稱為魏氏組織
