鋼鐵材料金屬熱處理工藝方法及目的有哪些？
1、金屬熱處理退火?
??退火處理，主要是指將材料曝露于高溫一段很長時間后，然后再慢慢冷卻的熱處理制程。準(zhǔn)確的說，退火是一種對材料的熱處理工藝，包括金屬材料、非金屬材料。
金屬熱處理退火目的：?
? a、細(xì)化晶粒，改善力學(xué)性能，為下一步工序做準(zhǔn)備；
b、降低硬度,提高塑性,改善切削加工與壓力加工性能；
c、消除冷、熱加工所產(chǎn)生的內(nèi)應(yīng)力。?
2、金屬熱處理正火?
?? 正火是將工件加熱到適當(dāng)溫度(Ac3或ACcm?以上?30～50℃)(見鋼鐵顯微組織),保溫后在空氣中冷卻的金屬熱處理工藝。正火主要用于鋼鐵工件。正火通常作為鍛件、焊接件以及滲碳零件的預(yù)先熱處理工序。對于性能要求不高的低碳的和中碳的碳素結(jié)構(gòu)鋼及低合金鋼件，也可作為最后熱處理。對于一般中、高合金鋼，空冷可導(dǎo)致完全或局部淬火，因此不能作為最后熱處理工序。?金屬熱處理正火目的：?
?? a、細(xì)化晶粒，改善力學(xué)性能，為下一步工序做準(zhǔn)備；??
b、消除冷、熱加工所產(chǎn)生的內(nèi)應(yīng)力;?
? c、降低硬度，提高塑性，改善切削加工與壓力加工性能；?
3、金屬熱處理淬火?
? 淬火，金屬和玻璃的一種熱處理工藝。鋼的淬火是將鋼加熱到臨界溫度Ac3（亞共析鋼）或Ac1（過共析鋼）以上溫度，保溫一段時間，使之全部或部分奧氏體1化，然后以大于臨界冷卻速度的冷速快冷到Ms以下（或Ms附近等溫）進(jìn)行馬氏體（或貝氏體）轉(zhuǎn)變的熱處理工藝。通常也將鋁合金、銅合金、鈦合金、鋼化玻璃等材料的固溶處理或帶有快速冷卻過程的熱處理工藝稱為淬火。?金屬熱處理淬火目的：?
? ?淬火一般是為了得到高硬度的馬氏體組織，有時對某些高合金鋼（如不銹鋼、耐磨鋼）淬火時，則是為了得到單一均勻的奧氏體組織，以提高耐磨性和耐蝕性。
?
4、金屬熱處理回火?
? ?回火是將淬火鋼加熱到奧氏體轉(zhuǎn)變溫度以下，保溫1到2小時后冷卻的工藝?；鼗鹜桥c淬火相伴，并且是熱處理的最后一道工序。經(jīng)過回火，鋼的組織趨于穩(wěn)定，淬火鋼的脆性降低，韌性與塑性提高，消除或者減少淬火應(yīng)力，穩(wěn)定鋼的形狀與尺寸，防止淬火零件變形和開裂，高溫回火還可以改善切削加工性能。?金屬熱處理回火目的：
a、減小淬火時的變形和開裂；???
b、獲得良好的綜合力學(xué)性能。?
?? c、改善切削加工性能，提高加工表面光潔程度。?
5、金屬熱處理時效?
時效指在一定時期內(nèi)能夠發(fā)生的效用；金屬或合金在大氣溫度下經(jīng)過一段時間后，由于過飽和固溶體脫溶和晶格沉淀而使強(qiáng)度逐漸升高的現(xiàn)象?
金屬熱處理時效目的?
?? a、減輕淬火以及磨削加工后的內(nèi)應(yīng)力，穩(wěn)定形狀和尺寸。??
b、穩(wěn)定鋼件淬火后的組織，減小存放或使用期間的變形。
相關(guān)文章：
我國古代的鋼鐵熱處理技術(shù):鋼的化學(xué)熱處理

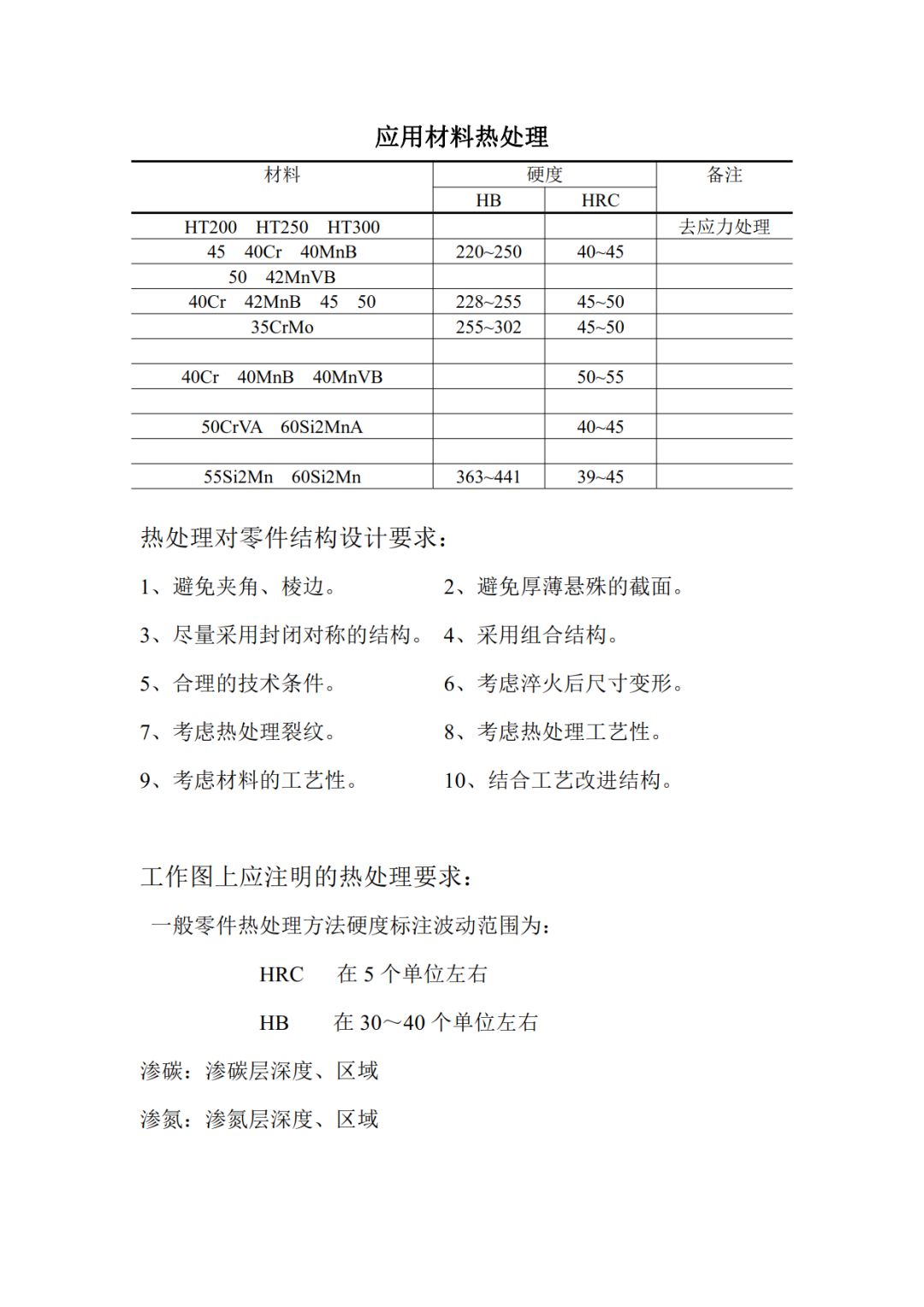

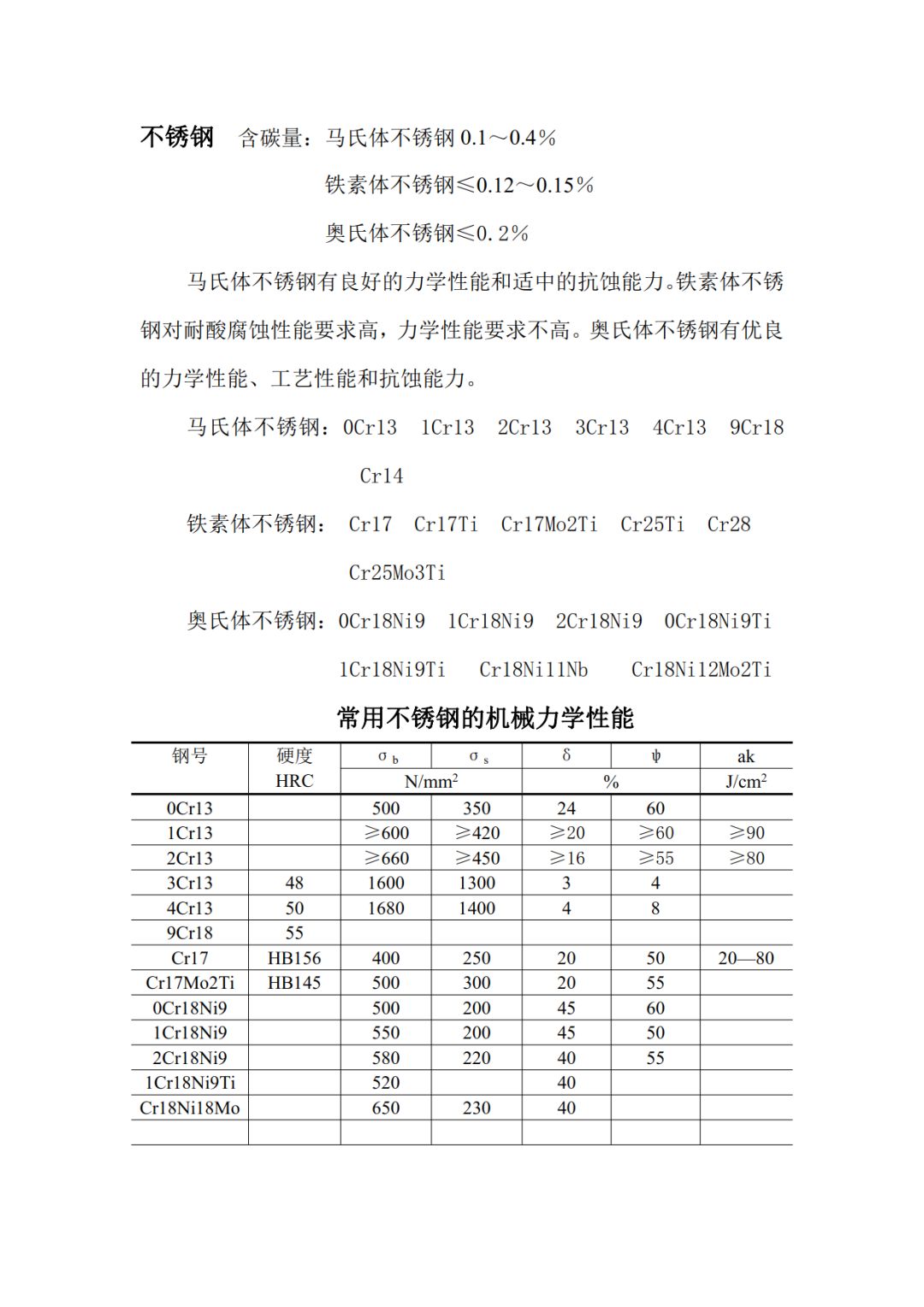

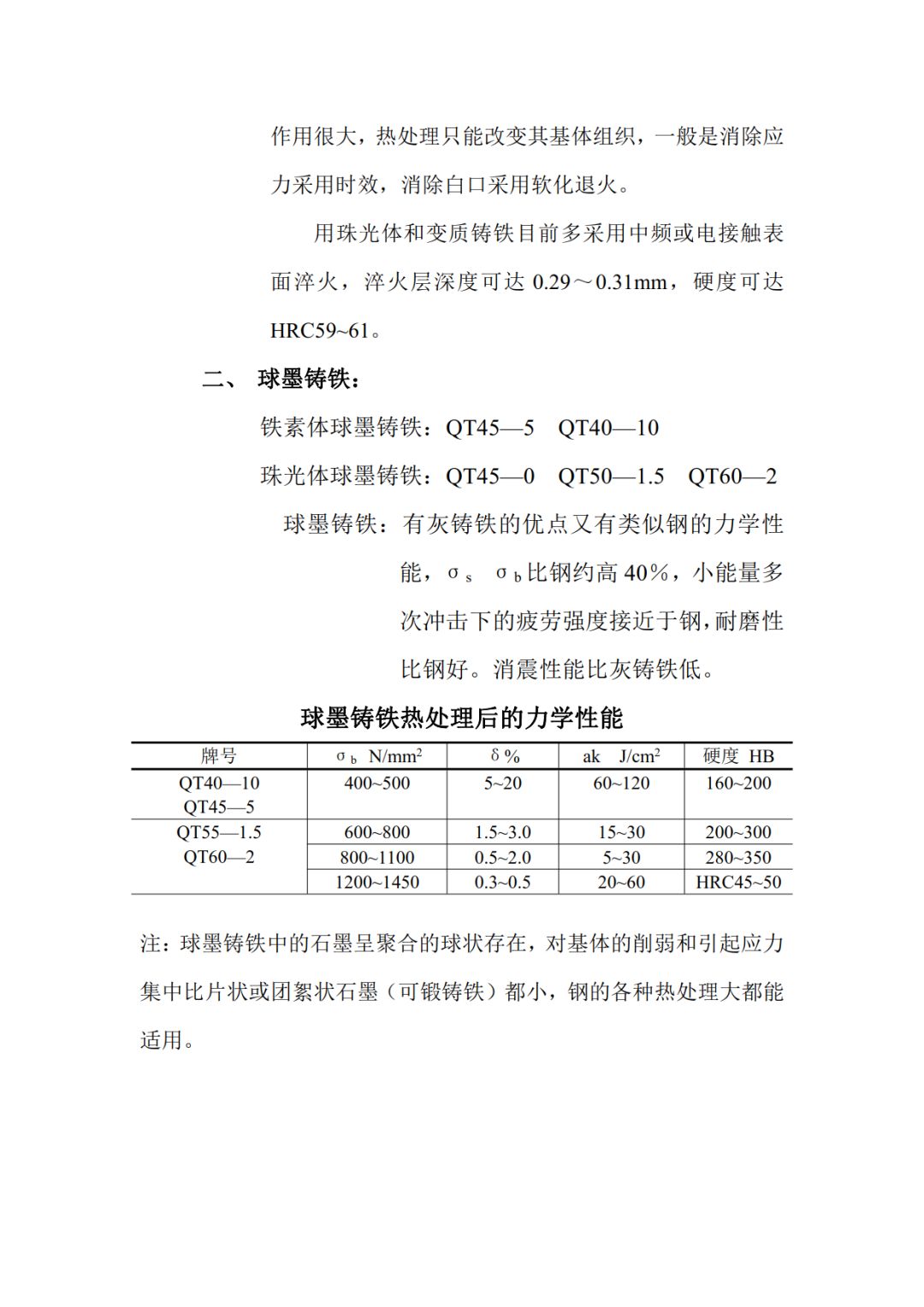

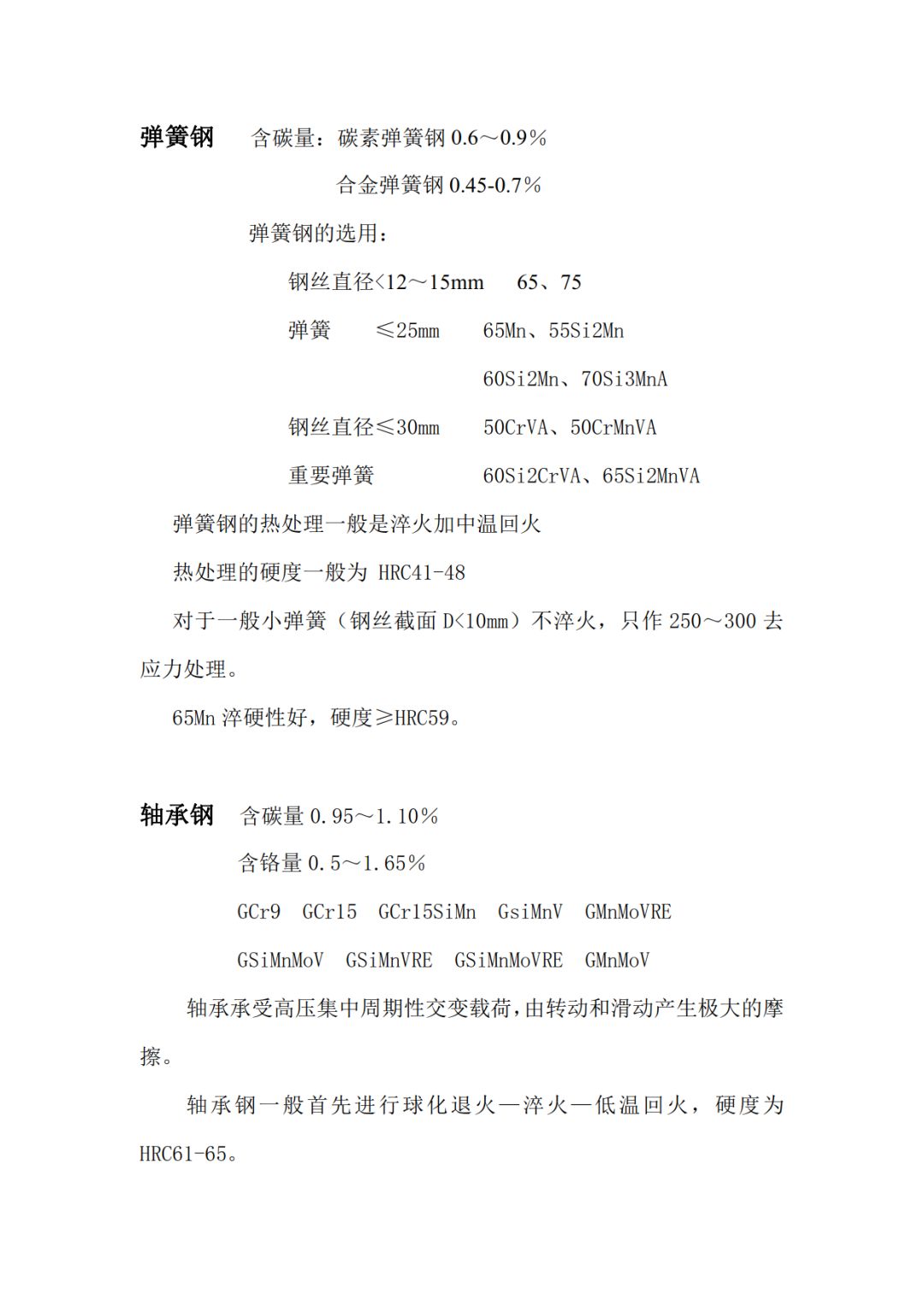

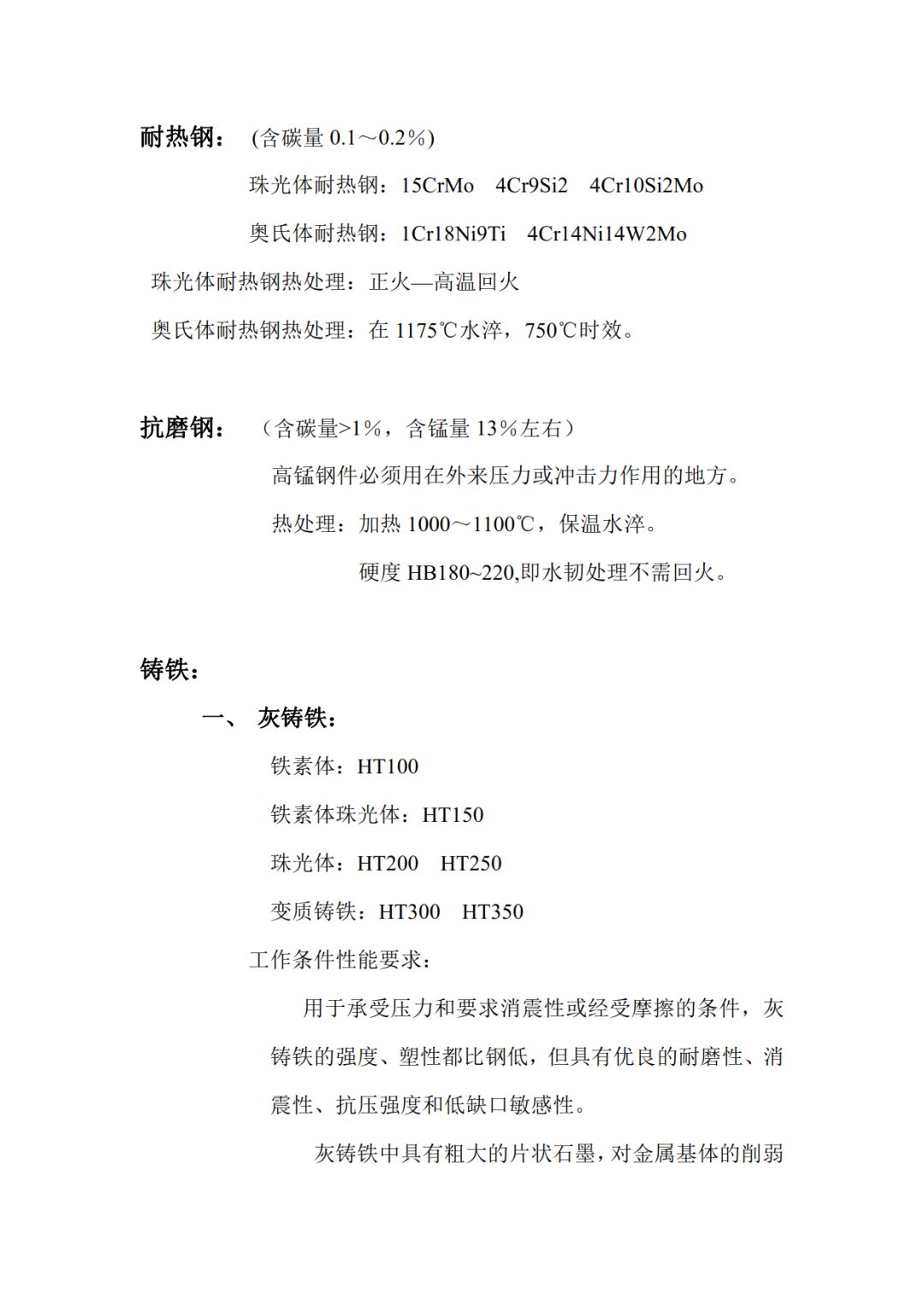

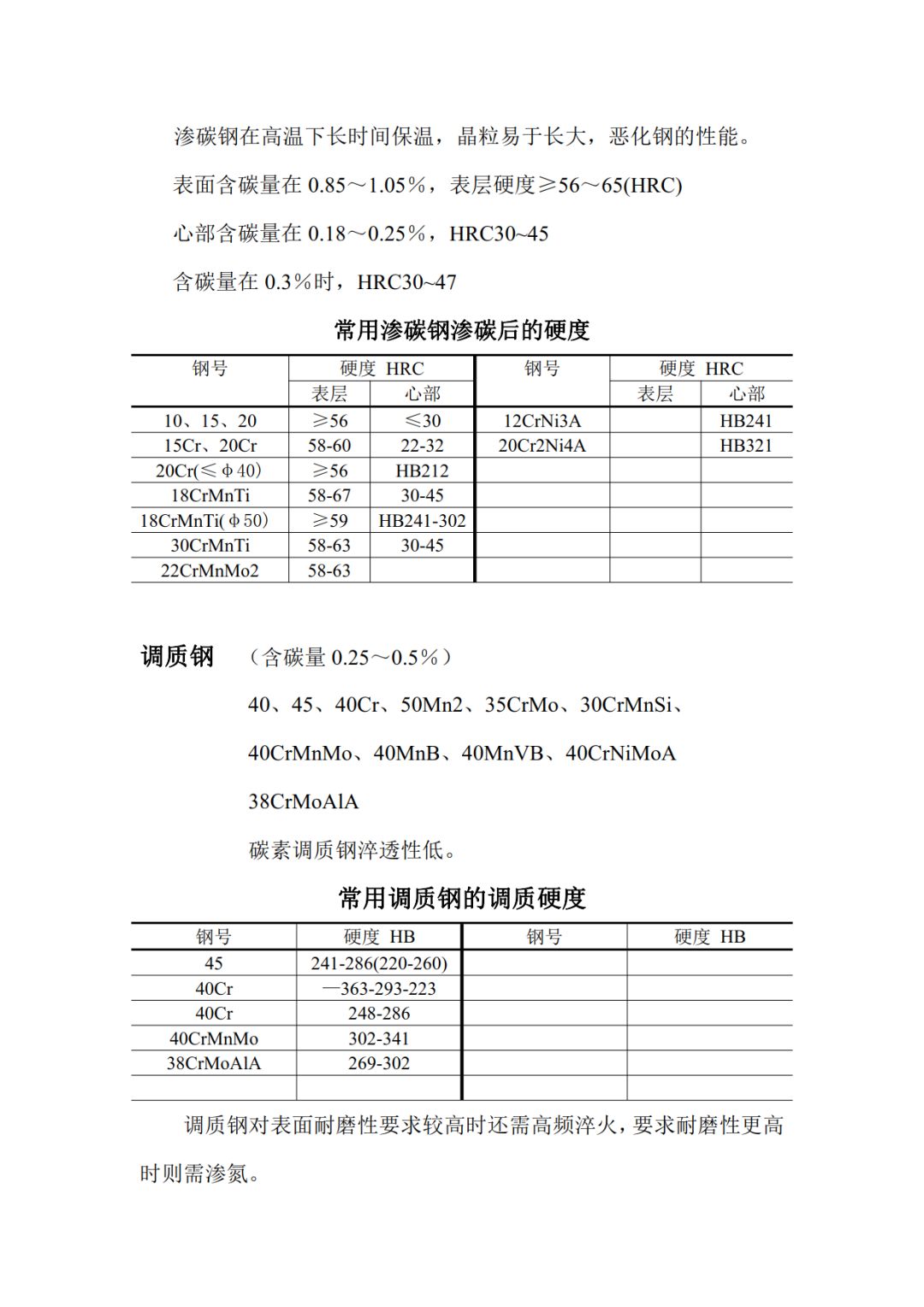

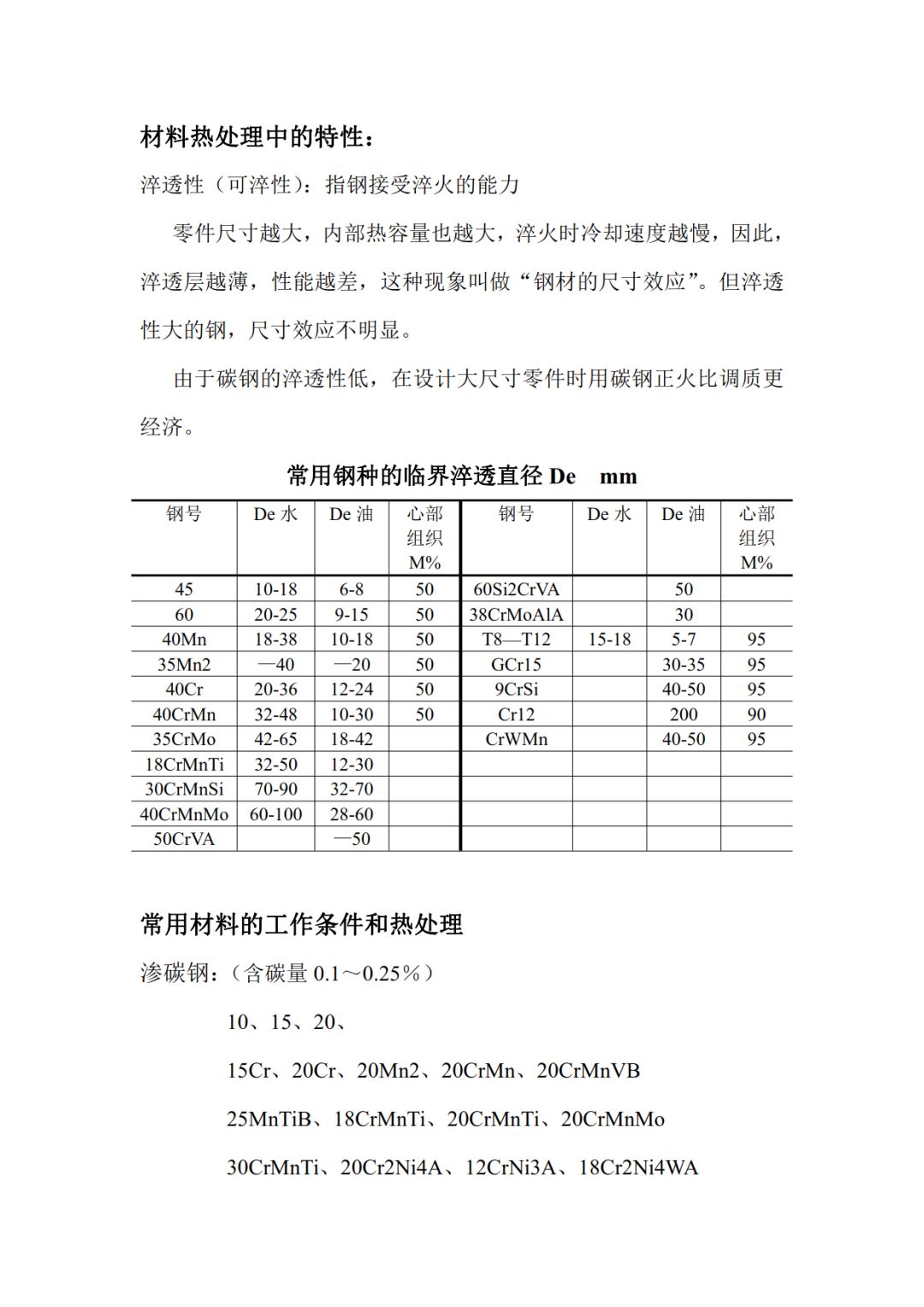

常用材料熱處理
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://jmdakun.com/Steel-Knowledge/RCLMD.html
|
