雙相不銹鋼加工制造實用指南(6)
雙相不銹鋼的應(yīng)用日益廣泛，用戶對這類不銹鋼也越來越熟悉。本文圍繞雙相不銹鋼應(yīng)用的難點之一 — 加工和焊接，介紹了雙相不銹鋼的各種特性，給出了加工和焊接雙相不銹鋼的基本原則和實用信息。內(nèi)容包括：雙相不銹鋼的歷史、化學(xué)成分、冶金學(xué)、耐腐蝕性能、力學(xué)性能、物理性能、技術(shù)條件、質(zhì)量控制、切割、成形、焊接、應(yīng)用等。
全文較長，將分幾部分發(fā)表，歡迎關(guān)注！
（續(xù)接前文）
13 其他連接方法
除焊接（將母材熔化進(jìn)行連接）以外的其他連接方法，其優(yōu)點包括翹曲最小和殘余應(yīng)力低。接頭可達(dá)到無泄漏并具有相當(dāng)?shù)膹?qiáng)度。然而，非焊接接頭的性能絕不會像焊接接頭那樣，即焊縫金屬的耐腐蝕和強(qiáng)度同母材一樣好或幾乎一樣好。對于強(qiáng)度和耐腐蝕性優(yōu)于300系列奧氏體不銹鋼的雙相不銹鋼而言，這是一個重要的考慮問題。
13.1 坡口準(zhǔn)備
對于所有的連接操作，進(jìn)行連接操作前，徹底清潔不銹鋼是非常重要的。表面應(yīng)當(dāng)無油、油脂、灰塵或指印。應(yīng)當(dāng)用溶劑去除這些表面污染。油或油脂會阻止焊劑去除軟釬焊和硬釬焊中的氧化層。松散的表面污染減少了有效的連接面積。一般表面稍微粗糙的產(chǎn)品比表面光滑的好連接。有時用細(xì)磨料進(jìn)行粗糙化處理可增加表面的潤濕性，這對于良好的連接是至關(guān)重要的。
13.2 粘合劑
連接金屬表面可以使用各種商業(yè)粘合劑。雙相不銹鋼可用與其他任何金屬相同的方法用粘合劑連接。粘合劑生產(chǎn)商可以幫助用戶選擇適合特定連接強(qiáng)度、使用溫度和使用環(huán)境的粘合劑。
13.3 軟釬焊
軟釬焊與硬釬焊的區(qū)別在于填充材料的熔化溫度不同。軟釬焊的溫度通常在450℃ 以下。一般情況下，軟釬焊的接頭強(qiáng)度不如硬釬焊的高，使用溫度低于硬釬焊的使用溫度。典型的軟釬焊填充材料包括錫-鉛、錫-銻、錫-銀和錫-鉛-鉍合金。這些低熔點填充材料加工的接頭具有不同強(qiáng)度和耐腐蝕性及不同顏色搭配。
為了獲得良好的軟釬焊，在進(jìn)行軟釬焊之前必須用焊劑去掉不銹鋼表面的氧化層。不銹鋼，特別是含鉬雙相不銹鋼的保護(hù)性氧化層具有高度穩(wěn)定性，進(jìn)行適當(dāng)?shù)娜刍浅＠щy。酸性助焊劑會含氯化物，如果使用了含氯化物的助焊劑，在軟釬焊之后必須立即用水沖洗或用中和劑處理。未能完全去除助焊劑有可能會引發(fā)點蝕，甚至在設(shè)備投入使用前就會出現(xiàn)。
13.4 硬釬焊
硬釬焊填充材料的熔點在450℃以上。硬釬焊的填充金屬包括銀釬焊合金、鎳釬焊合金和銅釬焊合金。銀釬焊合金的熔點較低，在618～705℃ 之間，銅合金釬焊溫度在1100～1150℃ 之間，鎳釬焊合金的熔點較高，最高達(dá)1175℃。鎳釬焊接頭的使用溫度高于銅和銀釬焊接頭的使用溫度。
雙相不銹鋼應(yīng)避免在705～980℃ 的溫度范圍。因此，在1040℃ 以上或 705℃以下釬焊。超過1040℃ 時，釬焊接頭從釬焊溫度淬火。
應(yīng)當(dāng)根據(jù)所要求的耐腐蝕性、使用溫度和接頭強(qiáng)度選擇合適的釬焊材料。雖然不像雙相不銹鋼2205那樣耐腐蝕，但鎳釬焊材料含鉻量最高25%，使它們具有一定的耐腐蝕性。
有報道說含氮不銹鋼不容易釬焊。這會影響氮含量較高的第二代雙相不銹鋼?？色@得的雙相不銹鋼釬焊的數(shù)據(jù)不多，因此加工制造者應(yīng)當(dāng)進(jìn)行實驗找出理想的釬焊參數(shù)。
像軟釬焊一樣，為了焊接出良好的釬焊接頭，硬釬焊前和釬焊過程中必須去除氧化層。同樣，這是用助焊劑完成的，釬焊后必須將其除去。清理過程與軟釬焊類似，包括用熱水或中和化學(xué)品清洗。
14 加工后清理

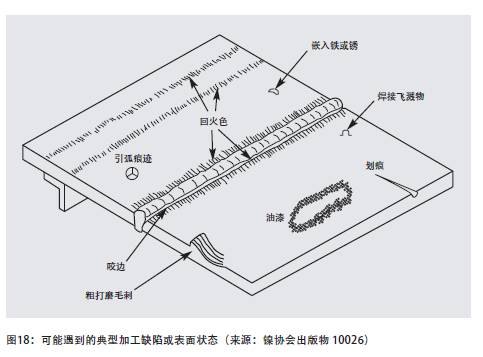

雙相不銹鋼的加工后清理與其他不銹鋼的要求沒有差別。加工后清理很重要，就像控制層間溫度或在焊接過程中使用保護(hù)氣體一樣重要。加工后未經(jīng)適當(dāng)清理的不銹鋼，可在比母材低得多的溫度下或腐蝕性弱得多的環(huán)境中失效。這意味著除非加工后保持或恢復(fù)材料的最佳表面，否則使用耐蝕性更好的材料所帶來的額外費用就被浪費了。焊接飛濺物，焊接氧化色、標(biāo)記筆痕跡，起弧點和咬邊在水溶液環(huán)境中均可成為縫隙。同時，它們也可具有不同于不銹鋼表面的電位，因此可能發(fā)生電化學(xué)反應(yīng)。消除這些對保護(hù)性鈍化膜有破壞作用的缺陷非常重要。圖18歸納了焊接過程中可能出現(xiàn)且應(yīng)當(dāng)在不銹鋼投入使用之前清除的這些缺陷。
14.1標(biāo)記筆印跡、油漆、灰塵和油污
所有這些表面污染物均可成為縫隙和不銹鋼點蝕或縫隙腐蝕的源頭。此外，它們還可能導(dǎo)致碳污染。如果進(jìn)行下一步焊接，可能會發(fā)生碳化物析出。材料在使用過程中會發(fā)生敏化和晶間腐蝕。應(yīng)用溶劑去除這些污染物。
14.2嵌入鐵（含鐵化合物污染）

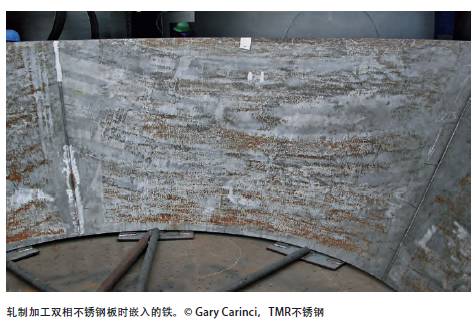

不銹鋼上的嵌入鐵或游離鐵，是由于用碳素鋼工具加工或運輸不銹鋼帶來的。如果用碳鋼工具處理不銹鋼，或在存放不銹鋼的地方附近加工碳鋼，則鐵會轉(zhuǎn)移到不銹鋼表面。隨后鐵在潮濕或濕潤的環(huán)境中生銹并可能引發(fā)不銹鋼表面的腐蝕。解決方法是避免不銹鋼與碳鋼的所有接觸。不銹鋼的加工應(yīng)當(dāng)僅使用不銹鋼工具，不銹鋼鋼絲刷，不銹鋼夾具和未沾污的新砂輪。在車間里經(jīng)常用不同顏色為工具編號。
要做到完全不使用碳鋼工具和避免車間環(huán)境中的鐵污染常常是不現(xiàn)實和不經(jīng)濟(jì)的。所以，可接受鐵沾污但承諾確保在不銹鋼投入使用前除掉鐵。清除鐵污染的方法包括機(jī)械清理、化學(xué)清理或機(jī)械和化學(xué)清理相結(jié)合。最佳清理方法取決于設(shè)備的尺寸和形狀、預(yù)計使用情況和某些實際問題包括清理廢物的處理。一種常用的清理方法是用硝酸進(jìn)行化學(xué)處理，它可溶解不銹鋼表面的游離鐵但不侵蝕不銹鋼或鈍化膜保護(hù)層。也有許多不同的化學(xué)清理方法可獲得預(yù)期效果。ASTM A 380 （不銹鋼部件、設(shè)備和系統(tǒng)的清潔、去氧化皮和鈍化 ）詳細(xì)介紹了清理方法。用戶熟悉ASTM A 380所述的安全問題特別重要。
ASTM A 967（不銹鋼部件化學(xué)鈍化處理，代替美國聯(lián)邦標(biāo)準(zhǔn)QQP－35c）介紹了如何選擇適當(dāng)?shù)脑囼灧椒ㄒ宰C明不銹鋼已經(jīng)過有效的鈍化處理。該標(biāo)準(zhǔn)希望用戶限定要求達(dá)到的鈍化等級，允許廠家選用經(jīng)濟(jì)有效的合適的方法進(jìn)行表面處理。
14.3焊接飛濺、焊接變色、焊劑、焊渣、引弧斑
所有這些缺陷都有可能在焊接過程中產(chǎn)生。它們能夠形成縫隙并在含氯化物的環(huán)境中成為縫隙腐蝕源，應(yīng)當(dāng)避免產(chǎn)生這些缺陷或在焊后清除。在加工過程中使用防飛濺化合物可防止焊接飛濺。焊接變色是由于鈍化層的破壞，所以會降低耐腐蝕性。用惰性氣體保護(hù)和用惰性氣體清洗焊縫背面可防止嚴(yán)重的焊接變色或氧化色。然而，氧化色不可能完全避免，必須在焊后清理中去除。在設(shè)備投入使用前也應(yīng)當(dāng)清除焊劑和焊渣夾雜物以及引弧斑。焊接飛濺、焊接氧化色、焊劑、焊渣、引弧斑和焊接咬邊都能夠用機(jī)械清理方法清除，如精磨或使用不銹鋼絲輪或刷。使用精磨砂輪很重要，因為在使用過程中粗磨痕跡會粘上沉積物，形成縫隙，從而引起腐蝕。
雙相不銹鋼的一個顯著特點是焊縫氧化色薄、粘，且比耐蝕性與其相當(dāng)?shù)膴W氏體不銹鋼更耐化學(xué)清理?？捎盟嵯吹姆椒▽缚p變色進(jìn)行化學(xué)清理，例如，用20％硝酸－5％氫氟酸溶液酸洗2205。該溶液能夠溶解氧化鉻，也能侵蝕不銹鋼，從而去掉了貧鉻層。酸洗膏的作用相似，但更易于處理大型工件，因此可用來代替酸溶液。然而，應(yīng)當(dāng)認(rèn)識到，用酸洗膏清洗時會產(chǎn)生一種有害溶液，用戶有職責(zé)采取安全的使用和處理措施。根據(jù)雙相不銹鋼耐蝕性的不同，可要求采用侵蝕性更弱或更強(qiáng)的酸去除氧化色。
研究表明，進(jìn)行機(jī)械清理后再使用化學(xué)鈍化法可獲得最佳焊后耐蝕性。
（未完待續(xù)）
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://jmdakun.com/Steel-Knowledge/1594112104.html
|
