亚洲熟妇精品一区二区在线播放|大地资源二在线观看免费高清小说|潮喷大喷水系列无码久久精品|亚洲色欲色欲www在线播放

鋼鐵產(chǎn)品在加工制造過(guò)程中很容易出現(xiàn)一些缺陷,鋼材都有哪些缺陷? 下面小編總結(jié)了一些常見(jiàn)的鋼材缺陷術(shù)語(yǔ)及其可能產(chǎn)生原因和改善對(duì)策,大家一起來(lái)找找茬吧:

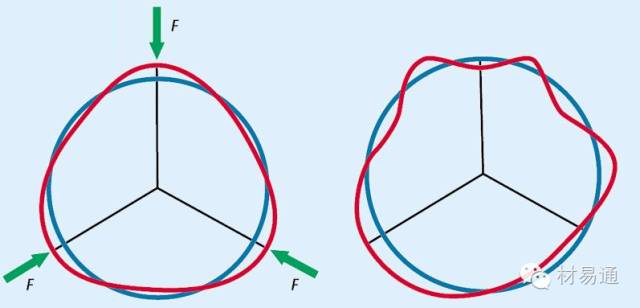

圓度

說(shuō)明:圓形截面的軋材,如圓鋼和圓形鋼管的橫截面上,各個(gè)方向上的直徑不等。

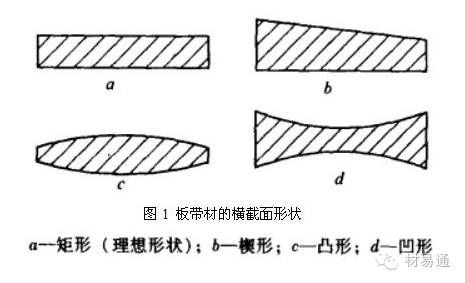

厚薄不均

說(shuō)明:鋼板(或鋼帶)各部位的厚度不一樣,有的兩邊厚而中間薄、有的邊部薄而中間厚、也有的頭尾差超過(guò)規(guī)定。

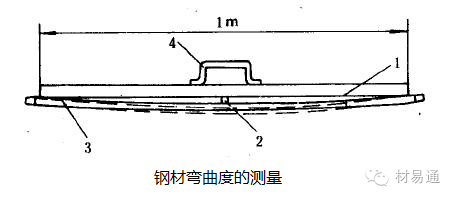

彎曲度

說(shuō)明:軋件在長(zhǎng)度或?qū)挾确较虿黄街?呈曲線狀。

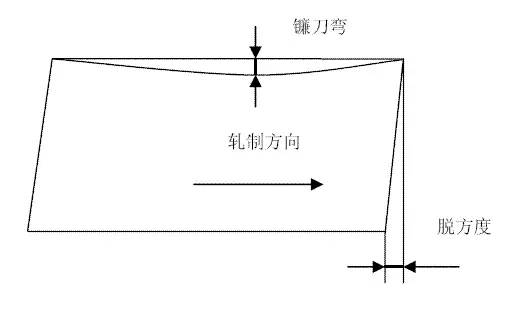

鐮刀彎

說(shuō)明:鋼板(或鋼帶)的長(zhǎng)度方向在水平面上向一邊彎曲。

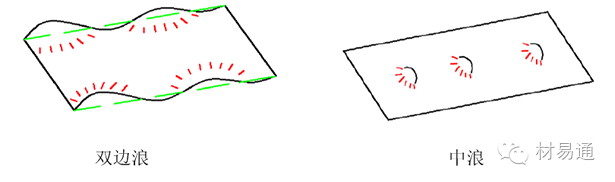

瓢曲度

說(shuō)明:鋼板(或鋼帶)在長(zhǎng)度和寬度方向同時(shí)出現(xiàn)高低起伏的波浪現(xiàn)象,使其成為“瓢形”或“船形”。

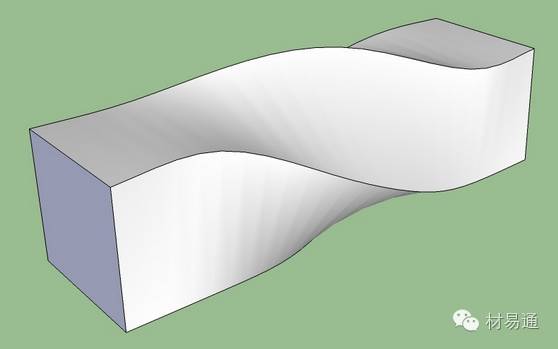

扭轉(zhuǎn)

說(shuō)明:條形軋件沿縱軸扭成螺旋狀。

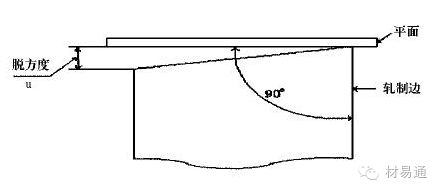

脫方、脫矩

說(shuō)明:方形、矩形截面的材料對(duì)邊不等或截面的對(duì)角線不等。

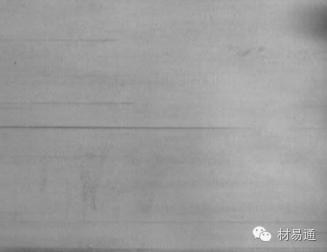

拉痕(劃道)

說(shuō)明:呈直線溝狀,肉眼可見(jiàn)到溝底分布于鋼材的局部或全長(zhǎng)。

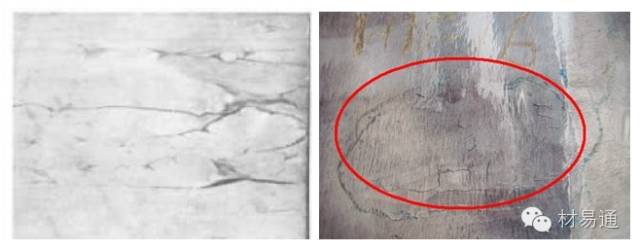

裂紋

說(shuō)明:一般呈直線狀,有時(shí)呈Y形,多與拔制方向一致,但也有其他方向,一般開(kāi)口處為銳角。

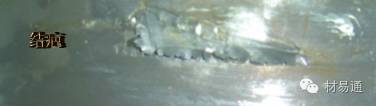

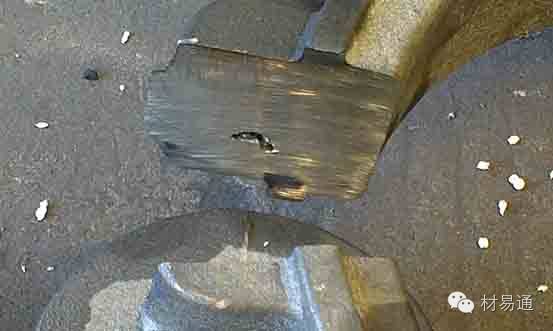

重皮(結(jié)疤)

說(shuō)明:表面呈舌狀或魚(yú)鱗片的翹起薄片:一種是與鋼的本體相連結(jié),并折合到表面上不易脫落;另一種是與鋼的本體沒(méi)有連結(jié),但粘合到表面易于脫落。

折疊

說(shuō)明:鋼材表面局部重疊,有明顯的折疊紋。

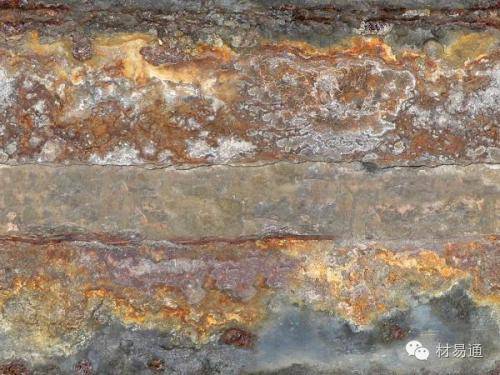

銹蝕

說(shuō)明:表面天生的鐵銹,其顏色由杏黃色到黑紅色,除銹后,嚴(yán)重的有銹蝕麻點(diǎn)。

發(fā)紋

說(shuō)明:表面發(fā)紋是深度甚淺,寬度極小的發(fā)狀細(xì)紋,一般沿軋制方向延伸形成細(xì)小紋縷。

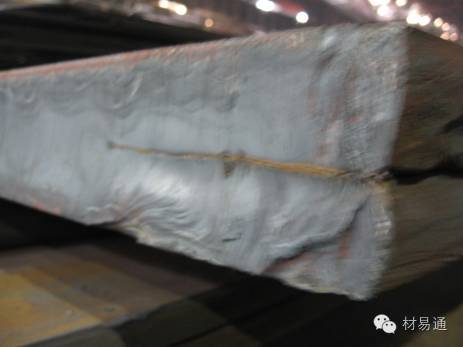

分層

說(shuō)明:鋼材截面上有局部的明顯的金屬結(jié)構(gòu)分離,嚴(yán)重時(shí)則分成2～3層,層與層之間有肉眼可見(jiàn)的夾雜物。

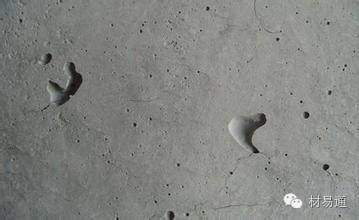

氣泡

說(shuō)明:表面無(wú)規(guī)律地分布呈圓形的大大小小的凸包,其外緣比較圓滑。大部是鼓起的,也有的不鼓起而經(jīng)酸洗平整后表面發(fā)亮,其剪切斷面有分層。

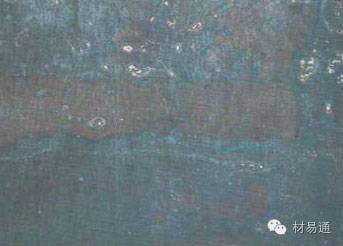

麻點(diǎn)(麻面)

說(shuō)明:表面呈現(xiàn)局部的或連續(xù)的成片粗糙面,分布著外形不一、大小不同的凹坑,嚴(yán)重時(shí)有類似桔子皮狀的,比麻點(diǎn)大而深的麻斑。

氧化顏色

說(shuō)明:鋼板(或鋼帶)經(jīng)退火后在表面上呈現(xiàn)出淺黃色、深棕色、淺藍(lán)色、深藍(lán)色或亮灰色等。

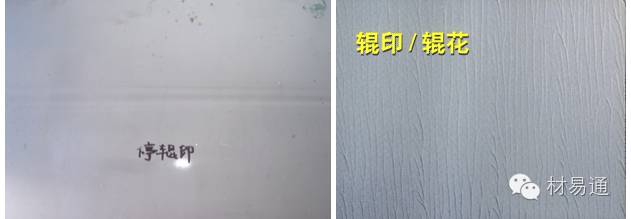

輥印

說(shuō)明:表面有帶狀或片狀的周期性軋輥印,其壓印部位較亮,且沒(méi)有明顯的凸凹感覺(jué)。

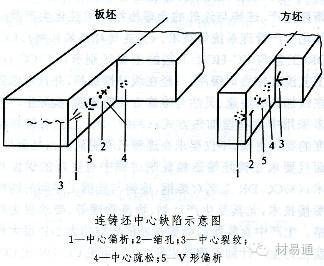

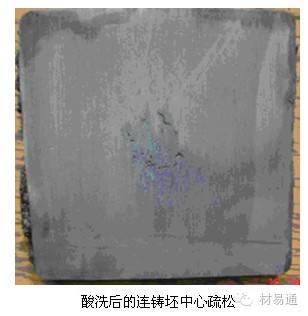

疏松

說(shuō)明:鋼的不致密性的表現(xiàn)。切片經(jīng)過(guò)酸液腐蝕以后,擴(kuò)大成很多洞穴,根據(jù)其分布可分:一般疏松、中心疏松。

偏析

說(shuō)明:鋼中各部分化學(xué)成分和非金屬夾雜物不均勻分布的現(xiàn)象。根據(jù)其表現(xiàn)形式可分:樹(shù)枝狀、方框形、點(diǎn)狀偏析和反偏析等。

縮孔殘余

說(shuō)明:在橫向酸浸試片的中心部位,呈現(xiàn)不規(guī)則的空洞或裂縫。空洞或裂縫中往往殘留著外來(lái)雜質(zhì)。

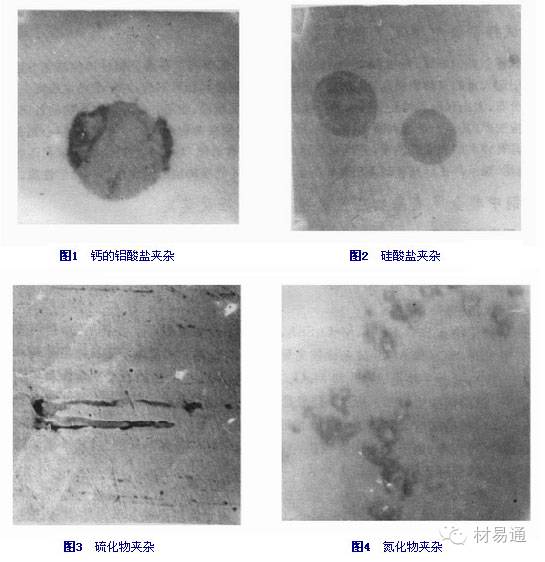

非金屬夾雜物

說(shuō)明:在橫向酸性試片上見(jiàn)到一些無(wú)金屬光澤,呈灰白色、米黃色和暗灰色等色彩,系鋼中殘留的氧化物、硫化物、硅酸鹽等。

金屬夾雜物

說(shuō)明:在橫向低倍試片上見(jiàn)到一些有金屬光澤與基體金屬顯然不同的金屬鹽。

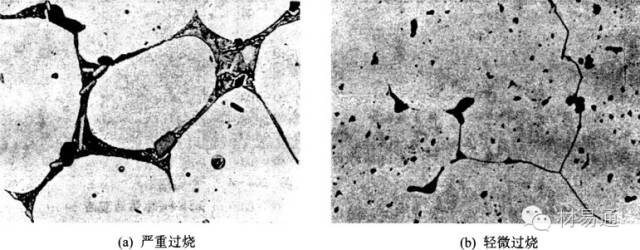

過(guò)燒

說(shuō)明:觀察經(jīng)腐蝕后的顯微組織時(shí),往往在網(wǎng)絡(luò)狀氧化物四周的基體金屬上可看到脫碳組織,其他金屬如銅及其合金則有氧化銅沿晶界呈網(wǎng)絡(luò)狀或點(diǎn)狀向試樣內(nèi)部延伸。

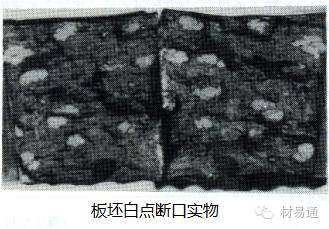

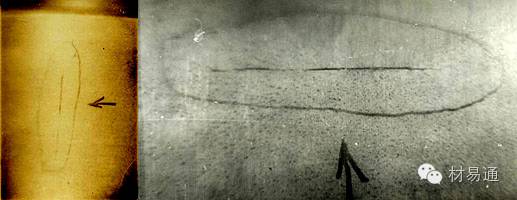

白點(diǎn)

說(shuō)明:它是鋼的內(nèi)部破裂的一種。在鋼件的縱向斷口上呈圓形或橢圓形的銀白色斑點(diǎn),在經(jīng)過(guò)磨光和酸蝕以后的橫向切片上,則表現(xiàn)為細(xì)長(zhǎng)的發(fā)裂,有時(shí)呈輻射狀分布,有時(shí)則平行于變形方向或無(wú)規(guī)則地分布。

晶粒粗大

說(shuō)明:酸浸試片斷口上有強(qiáng)烈金屬光澤。

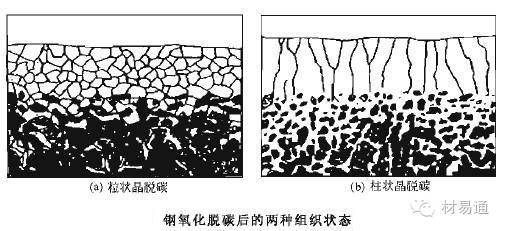

脫碳

說(shuō)明:鋼的表層碳分較內(nèi)層碳分降低的現(xiàn)象稱為脫碳。全脫碳層是指鋼的表面因脫碳而呈現(xiàn)全部為鐵素體組織部分;部分脫碳是指在全脫碳層之后到鋼的含碳量未減少的組織處。
