德國的感應淬火技術大家所熟知的有eldec、艾洛特姆和艾瑪，今天我們給大家?guī)淼氖莈ldec感應加熱技術。

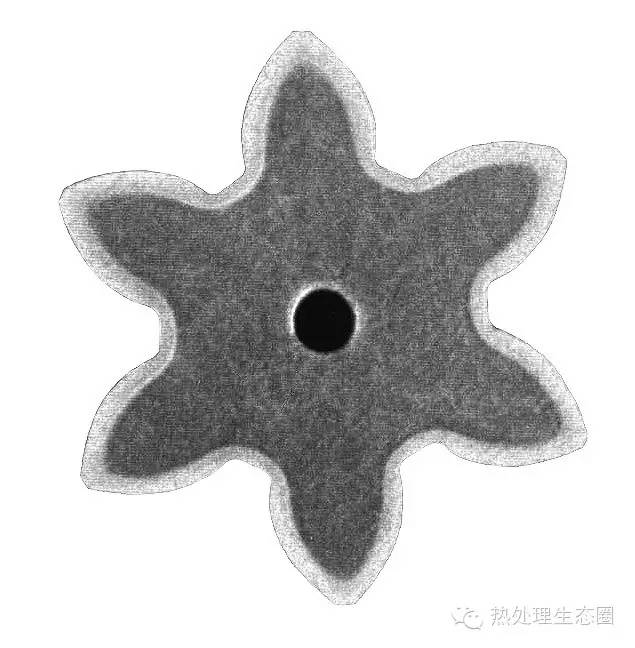

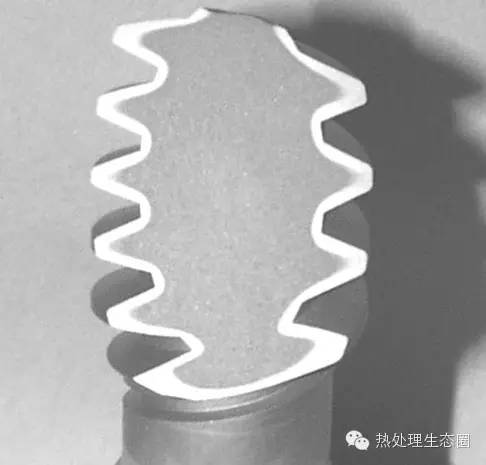

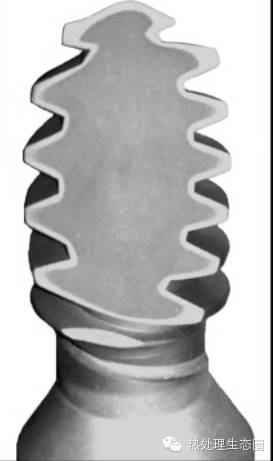

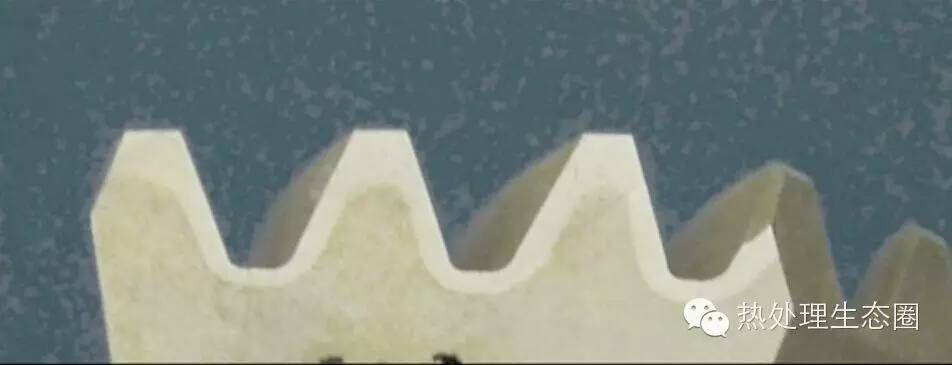

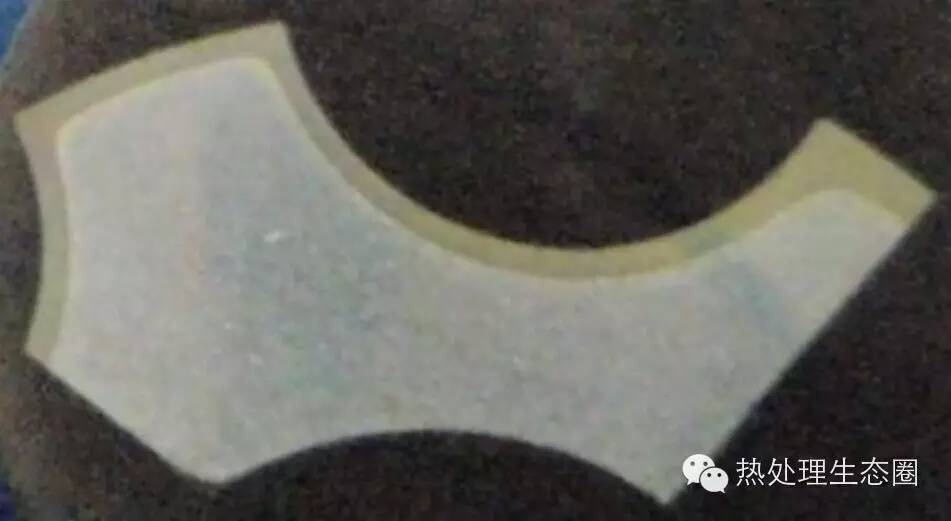

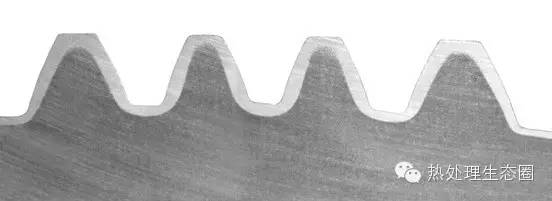

看一下eldec對一些零部件感應加熱之后的切片試樣圖片
或許有人看完這些切片會嘖嘖稱贊，這是怎么做出來的？感應器怎么設計的？
其實這些就是同步雙頻感應淬火技術的結晶。
什么是同步雙頻感應淬火技術？
對于該技術，我們的簡單理解是用下面的幾幅圖來解釋會更好。

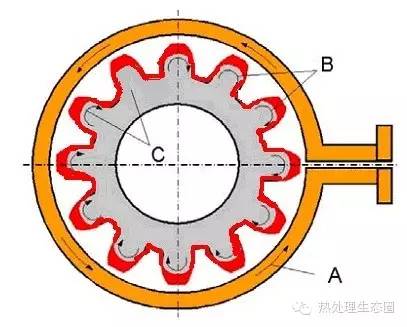

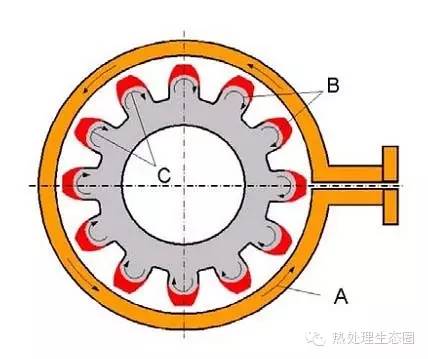

對于類似齒輪這樣具有凹凸表面結構的工件而言，常規的單頻感應加熱技術無法實現令人滿意的處理效果。由于齒輪存在凸面和凹面，采用高頻感應加熱進行齒輪表面淬火（如圖1），感應電流產生的熱量迅速傳導至輪齒的中心，齒冠得到完全硬化，但是齒根硬化不足。
圖1

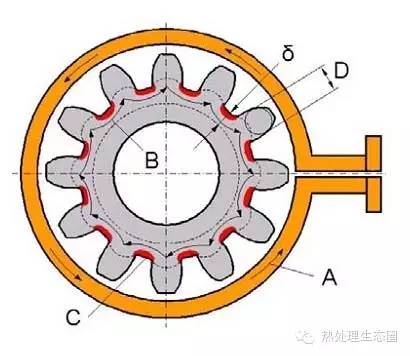

此外，這種處理方法還容易在根齒面上增加殘留應力，導致斷裂的發生。同樣采用中頻感應加熱進行齒輪的表面淬火（如圖2），熱量在齒根進行傳導，由于齒根的凹面形狀，熱量傳導的過程中以指數形式遞減，齒根得到有效的硬化，而齒冠卻硬化不足。
圖2
采用可調整的中頻和高頻比例，同時在一個感應加熱器上輸出中頻和高頻，對齒輪的齒頂和齒根均勻加熱，可以獲得均衡的輪廓硬化層（見圖3）。
圖3
同步雙頻感應淬火處理的工件變形量極小，能得到很好的硬化層，環境污染少，加熱速度極快。據小編了解，該技術目前還是主要應用在一些小零件的感應加熱上，由于變形量小，淬火后基本上不需要磨齒。

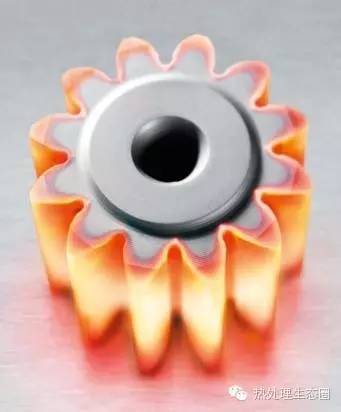

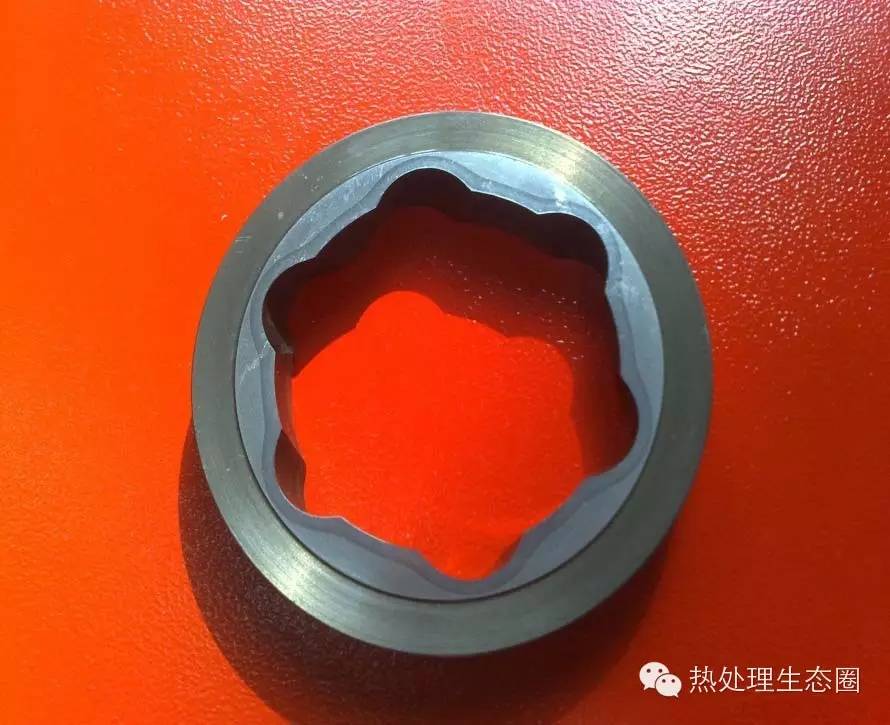

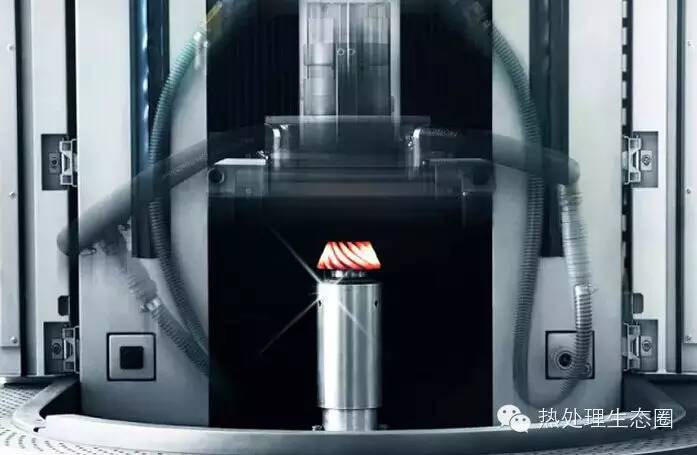

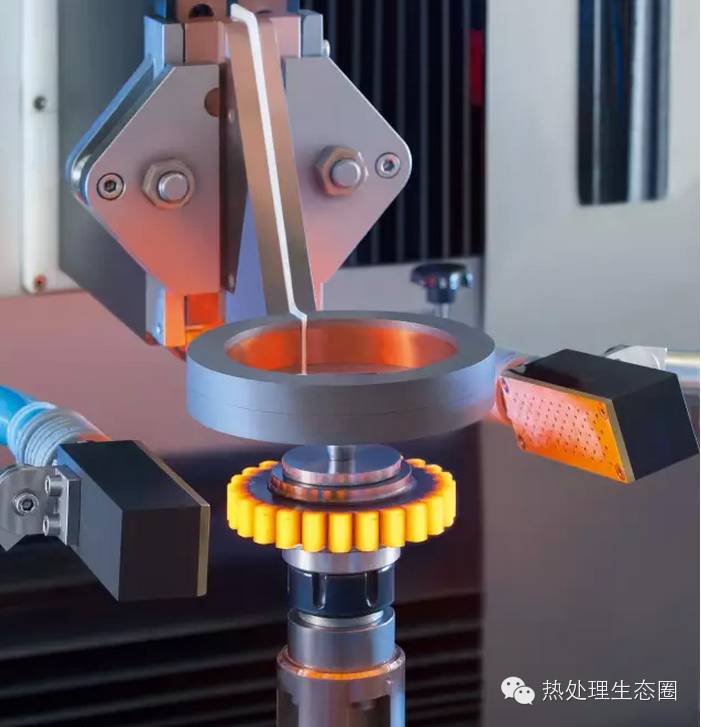

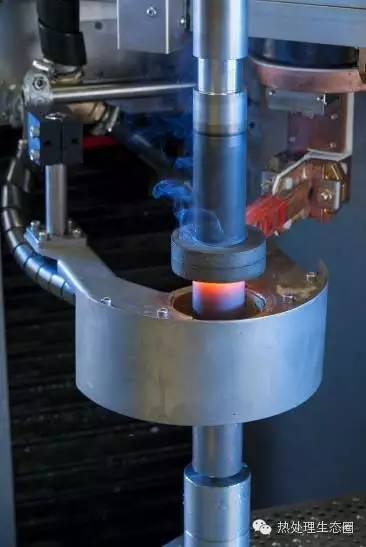

接下來我們看看eldec感應淬火技術美麗的圖片
| |
|
