20鋼經(jīng)正火處理后，可以獲得均勻而又細小的經(jīng)織。這種鋼可用于制造承受應(yīng)力不大、塑性要求較高的機械零件，例如起重鉤、軸套、拉桿、螺釘及杠桿等。如果進行滲碳淬火處理，則可以制造要求表面硬度高，而心部強度一般的零件，例如活塞銷、軸套、鏈條的滾子等。另外，這類鋼的焊接性能良好，尚可用作需要焊接的零件。
20鋼還可以用于制造壓力低于6MPa、溫度低于450℃的非腐蝕性介質(zhì)中工作的管子、法蘭以及各種緊固件。

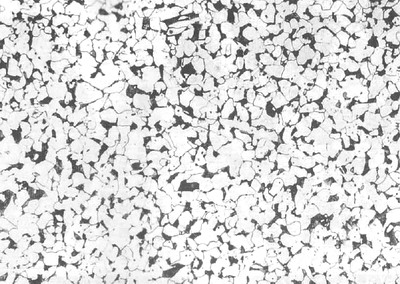

| 圖號：20-01 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：20鋼 處理：900℃加熱后正火處理 組織及說明：白色基體為鐵素體等軸晶，黑色塊狀為片狀珠光體。此為正火后的正常組織。 |

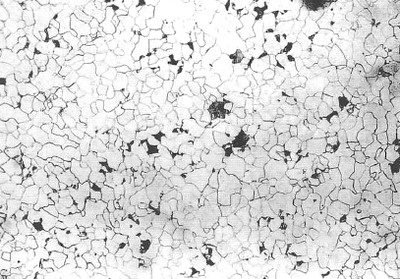

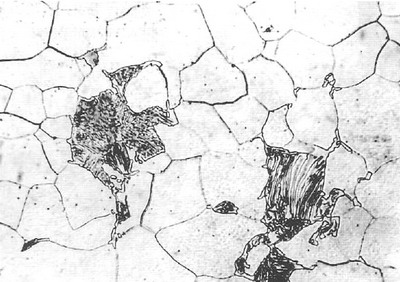

圖號：20-02 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：20鋼 處理：880℃×12h后隨爐冷至500℃后空冷 組織及說明： 20鋼退火后的組織，組織為鐵素體及黑色塊狀分布的片狀珠光體，鐵素體晶粒細小，屬7級。珠光體的體積分數(shù)約占50%。 放大500倍后的組織，基體為細晶粒的鐵素體，黑色塊狀為片狀珠光體，此外，在珠光體邊緣鐵素體晶界上有少量三次滲碳體。 20鋼經(jīng)退火后，材料的硬度有所降低，其塑性及韌性較正火處理者低些。此材料適用冷沖壓或作滲碳零件。 |
|

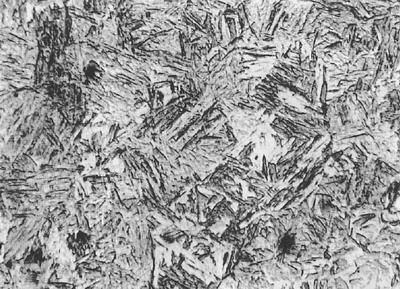

| 圖號：20-03 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：20鋼 處理：950℃加熱保溫后水淬 組織及說明：低碳馬氏體，又稱板條狀馬氏體，硬度為46～47HRC。 低碳鋼淬火后可得到板條狀馬氏體組織，它的特征是:尺寸大致相同的條狀馬氏體定向平行排列，組成馬氏體束或馬氏體區(qū)域，在區(qū)域與區(qū)域之間位向差較大，一顆原始的奧氏體晶粒內(nèi)可以形成幾個不同取向的區(qū)域。 20鋼通過加熱后淬火、回火等處理，可以改善其力學(xué)性能和可加工性，以充分利用它的潛在性能，來制造強度和韌性要求較高的零部件。 |

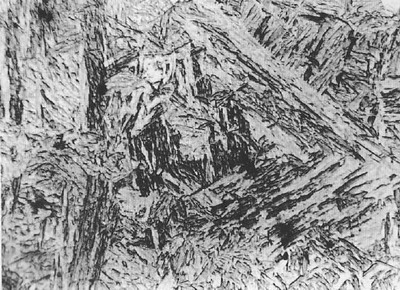

圖號：20-04 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：20鋼 處理：大于1000℃加熱保溫后水淬 組織及說明：粗大低碳馬氏體，或稱板條狀馬氏體。 由于淬火溫度較前圖試樣為高，故淬火后得到粗大的板條狀馬氏體。 馬氏體通常是硬而脆的組織，其實只有中碳或高碳鋼在淬火后可得到既硬又脆的高碳馬氏體組織，而低碳鋼淬火后得到的低碳馬氏體其強韌性卻很好。目前很多工廠已廣泛采用低碳鋼或低碳低合金鋼通過高溫淬火和低溫回火處理，以獲得強韌性好的低碳馬氏體組織，從而提高零件的力學(xué)性能和使用壽命，以滿足生產(chǎn)要求和節(jié)省原材料。 |
|
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://jmdakun.com/Steel-Knowledge/Microstructure-of-20-steel.html
|
