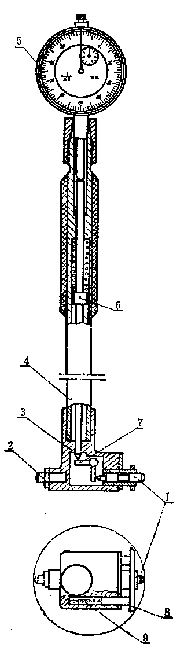

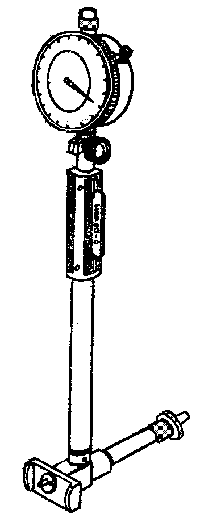

內徑百分表是內量杠桿式測量架和百分表的組合，如圖1-1所示。用以測量或檢驗零件的內孔、深孔直徑及其形狀精度。內徑百分表測量架的內部結構，由圖1-1可見。

在三通管3的一端裝著活動測量頭1,另一端裝著可換測量頭2，垂直管口一端，通過連桿4裝有百分表5。

活動測頭1的移動，使傳動杠桿7回轉，通過活動桿6， 推動百分表的測量桿，使百分表指針產生回轉。

由于杠桿7的兩側觸點是等距離的，當活動測頭移動1mm時，活動桿也移動1mm， 推動百分表指針回轉一圈。

所以，活動測頭的移動量，可以在百分表上讀出來。兩觸點量具在測量?jī)?nèi)徑時，不容易找正孔的直徑方向，定心護橋8和彈簧9就起了一個幫助找正直徑位置的作用，使內徑百分表的兩個測量頭正好在內孔直徑的兩端。

活動測頭的測量壓力由活動桿6上的彈簧控制，保證測量壓力一致。內徑百分表活動測頭的移動量，小尺寸的只有0～1mm，大尺寸的可有0～3mm，它的測量范圍是由更換或調整可換測頭的長度來達到的。因此，每個內徑百分表都附有成套的可換測頭。

國產內徑百分表的讀數值為0.01mm，測量范圍有 10～18；18～35；35～50；50～100；100～160mm；160～250；250～450。

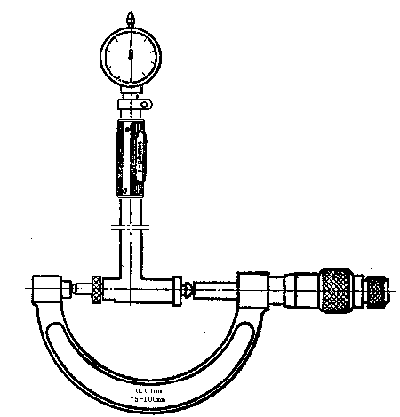

用內徑百分表測量?jī)?nèi)徑是一種比較量法，測量前應根據被測孔徑的大小，在專用的環規或百分尺上調整好尺寸后才能使用。

調整內徑百分尺的尺寸時，選用可換測頭的長度及其伸出的距離 (大尺寸內徑百分表的可換測頭，是用螺紋旋上去的，故可調整伸出的距離，小尺寸的不能調整 )，應使被測尺寸在活動測頭總移動量的中間位置。

內徑百分表的示值誤差比較大，如測量范圍為35～50mm的，示值誤差為±0.015mm。為此，使用時應當經常的在專用環規或百分尺上校對尺寸(習慣上稱校對零位)，必要時可在如圖4-3所示的由塊規附件裝夾好的塊規組上校對零位，并增加測量次數，以便提高測量精度。

內徑百分表的指針擺動讀數，刻度盤上每一格為0.01mm，盤上刻有100格，即指針每轉一圈為1mm。
