長(zhǎng)期從事熱處理一線的童鞋們，都認(rèn)為，熱處理是一門理論聯(lián)系實(shí)踐的學(xué)科?；A(chǔ)理論是前提，但是大量的實(shí)踐及應(yīng)用是關(guān)鍵！要問咱熱處理人，什么問題最難有效控制？——相信有很有多人，跟小編一樣，一定說的是“變形量”！今天，小編嘗試帶給大家關(guān)于熱處理的“魔鬼”——變形量的有效控制！
一、變形的形成原因機(jī)理
鋼的變形主要原因是鋼中存在內(nèi)應(yīng)力或者外部施加的應(yīng)力。內(nèi)應(yīng)力是因溫度分布不均勻或者相變所致，殘余應(yīng)力也是原因之一。外應(yīng)力引起的變形主要是由于工件自重而造成的“塌陷”，在特殊情況下也應(yīng)考慮碰撞被加熱的工件，或者夾持工具夾持所引起的凹陷等。
變形包括彈性變形和塑性變形兩種。尺寸變化主要是基于組織轉(zhuǎn)變，故表現(xiàn)出同樣的膨脹和收縮，但當(dāng)工件上有孔穴或者復(fù)雜形狀工件，則將導(dǎo)致附加的變形。如果淬火形成大量馬氏體則發(fā)生膨脹，如果產(chǎn)生大量殘余奧氏體則相應(yīng)的要收縮。此外，回火時(shí)一般發(fā)生收縮，而出現(xiàn)二次硬化現(xiàn)象的合金鋼則發(fā)生膨脹，如果進(jìn)行深冷處理，則由于殘余奧氏體的馬氏體化而進(jìn)一步膨脹，這些組織的比容都隨著含碳量的增加而增大，故含碳量增加也使尺寸變化量增大。
二、淬火變形的主要發(fā)生時(shí)段
1.加熱過程：工件在加熱過程中，由于內(nèi)應(yīng)力逐漸釋放而產(chǎn)生變形。
2.保溫過程：以自重塌陷變形為主，即塌陷彎曲。
3.冷卻過程：由于不均勻冷卻和組織轉(zhuǎn)變而至變形。
三、加熱與變形
當(dāng)加熱大型工件時(shí)，存在殘余應(yīng)力或者加熱不均勻，均可產(chǎn)生變形。殘余應(yīng)力主要來源于加工過程。當(dāng)存在這些應(yīng)力時(shí)，由于隨著溫度的升高，鋼的屈服強(qiáng)度逐漸下降，即使加熱很均勻，很輕微的應(yīng)力也會(huì)導(dǎo)致變形。
一般，工件的外緣部位殘余應(yīng)力較高，當(dāng)溫度的上升從外部開始進(jìn)行時(shí)，外緣部位變形較大，殘余應(yīng)力引起的變形包括彈性變形和塑性變形兩種。
加熱時(shí)產(chǎn)生的熱應(yīng)力和想變應(yīng)力都是導(dǎo)致變形的原因。加熱速度越快、工件尺寸越大、截面變化越大，則加熱變形越大。熱應(yīng)力取決于溫度的不均勻分布程度和溫度梯度，它們都是導(dǎo)致熱膨脹發(fā)生差異的原因。如果熱應(yīng)力高于材料的高溫屈服點(diǎn)，則引起塑性變形，這種塑性變形就表現(xiàn)為“變形”。
相變應(yīng)力主要源于相變的不等時(shí)性，即材料一部分發(fā)生相變，而其它部分還未發(fā)生相變時(shí)產(chǎn)生的。加熱時(shí)材料的組織轉(zhuǎn)變成奧氏體發(fā)生體積收縮時(shí)可出現(xiàn)塑性變形。如果材料的各部分同時(shí)發(fā)生相同的組織轉(zhuǎn)變，則不產(chǎn)生應(yīng)力。為此，緩慢加熱可以適當(dāng)降低加熱變形，最好采用預(yù)熱。
此外，由于加熱中因自重而出現(xiàn)“塌陷”變形的情況非常多，加熱溫度越高，加熱時(shí)間越長(zhǎng)，“塌陷”現(xiàn)象越嚴(yán)重。
四、冷卻與變形
冷卻不均時(shí)將產(chǎn)生熱應(yīng)力導(dǎo)致變形發(fā)生。因工件的外緣和內(nèi)部存在冷卻速度差異，該熱應(yīng)力是不可避免的，淬火情況下，熱應(yīng)力與組織應(yīng)力疊加，變形更為復(fù)雜。加之組織的不均勻、脫碳等，還會(huì)導(dǎo)致相變點(diǎn)出現(xiàn)差異，相變的膨脹量也有所不同。
總之，“變形”是相變應(yīng)力和熱應(yīng)力共同所致，但并非全部應(yīng)力都消耗在變形上，而是一部分作為殘余應(yīng)力存在于工件中，這種應(yīng)力就是導(dǎo)致時(shí)效變形和時(shí)效裂紋的原因。
熱應(yīng)力和相變應(yīng)力疊加引起的變形
淬火方法和變形關(guān)系示意圖
因冷卻而導(dǎo)致的變形表現(xiàn)為以下幾種形式：
1.工件急冷初期，急冷的一側(cè)凹陷，然后轉(zhuǎn)為凸起，結(jié)果快冷的一面凸起，這種情況屬于熱應(yīng)力引起的變形大于相變引起的變形。

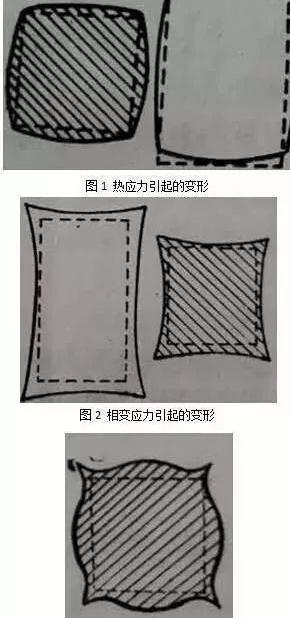

2.由熱應(yīng)力所引起的變形是鋼料趨于球形化（見圖1），而由相變應(yīng)力所引起的變形則使之趨于繞線軸狀（見圖2）。因此淬火冷卻所致的變形表現(xiàn)為兩者的結(jié)合（圖3），按照淬火方式的不同，表現(xiàn)出不同的變形如圖4所示。
3. 僅對(duì)內(nèi)孔部分淬火時(shí)，內(nèi)孔收縮。將整個(gè)環(huán)形工件加熱整體淬火時(shí)，其外徑總是增大，而內(nèi)徑則根據(jù)尺寸的不同時(shí)漲時(shí)縮，一般內(nèi)徑大時(shí)，內(nèi)孔漲大，內(nèi)徑小時(shí)，內(nèi)孔收縮
五、冷處理與變形
冷處理促進(jìn)馬氏體轉(zhuǎn)變，溫度較低，產(chǎn)生的變形比淬火冷卻要小，但此時(shí)產(chǎn)生的應(yīng)力較大，由于殘余應(yīng)力、相變應(yīng)力和熱應(yīng)力等的疊加容易導(dǎo)致開裂。
六、回火與變形
工件在回火過程中由于內(nèi)應(yīng)力的均勻化、減小甚至消失，加上組織發(fā)生變化，變形趨于減小，但同時(shí)，一旦出現(xiàn)變形，也是很難矯正的。為了矯正這種變形，多采用加壓回火或噴丸硬化等方法。
七 、重復(fù)淬火與變形
通常情況下，一次淬火后的工件未經(jīng)過中間退火而進(jìn)行重復(fù)淬火，將增大變形。重復(fù)淬火引起的變形，經(jīng)過重復(fù)淬火，其變形累加而趨于球狀，容易產(chǎn)生龜裂，但形狀相對(duì)穩(wěn)定了，不再容易產(chǎn)生變形了，因此重復(fù)淬火前應(yīng)增加中間退火，重復(fù)淬火次數(shù)應(yīng)小于等于2次（不含首次淬火）。
八、殘余應(yīng)力與變形
加熱過程中，在450℃左右，鋼由彈性體轉(zhuǎn)變?yōu)樗苄泽w，因此很容易呈上升塑性變形。同時(shí)，殘余應(yīng)力在約高于此溫度時(shí)也將因再結(jié)晶而消失。因此，快速加熱時(shí)，由于工件內(nèi)外部存在溫度差，外部達(dá)到450℃變成了塑性區(qū)，受而內(nèi)部溫度較低處存在殘余應(yīng)力作用而發(fā)生變形，冷卻后，該區(qū)域就是出現(xiàn)變形的地方。由于實(shí)際生產(chǎn)過程中，很難實(shí)現(xiàn)均勻、緩慢加熱，淬火前進(jìn)行消除應(yīng)力退火是非常重要的，除了通過加熱消除應(yīng)力外，對(duì)于大型零件采用振動(dòng)消除應(yīng)力也是有效的。
評(píng)論可索取，熱處理客戶資源免費(fèi)信息
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://jmdakun.com/Steel-Knowledge/rcldhdbxldyxkz.html
|
