T12鋼球化退火金相樣品，絕對(duì)是最基礎(chǔ)的樣品之一。但是，也是最容易忽略某些細(xì)節(jié)的。
常規(guī)蝕刻：
首先進(jìn)行輕腐蝕。樣品在拋光結(jié)束后，采用4%的硝酸酒精蝕刻，手法為均勻擦拭，時(shí)間在2~3s即可；只顯示出顆粒狀滲碳體與鐵素體基體之間的相界面位置。這是非常普遍的一種顯示方式，在很多實(shí)驗(yàn)指導(dǎo)書中的顯微組織示意圖中，都可以看到類似的顯微組織照片，在此，偷懶不照了。
T12鋼球化退火后的顯微組織是由等軸狀晶粒的鐵素體和細(xì)小顆粒狀分布的滲碳體組成。金相組織觀察的時(shí)候，視域的整個(gè)背底（基體）就是鐵素體；在鐵素體基體上面均勻分布著顆粒狀的滲碳體，滲碳體顆粒與鐵素體之間的相界是明顯的，顆粒顯示清晰。但是，鐵素體基體的細(xì)節(jié)效果并沒有顯示出來，也就是說，基體中鐵素體晶粒之間的晶界，一般沒有腐蝕出來，觀察不到。通常，大家似乎并不關(guān)心鐵素體的細(xì)節(jié)；也不關(guān)心滲碳體顆粒是如何在鐵素體晶粒晶界、晶粒內(nèi)部分布狀況。
非常規(guī)蝕刻：
我們還可以選擇深腐蝕。同樣采用4%的硝酸酒精腐蝕，手法為均勻擦拭，時(shí)間在10~15s即可；顯微組織的顯示效果參看下圖?？梢钥吹?，基體鐵素體呈現(xiàn)等軸狀；滲碳體顆粒分布在鐵素體晶粒的晶界上和晶粒內(nèi)部。深腐蝕實(shí)現(xiàn)了基體鐵素體等軸晶粒的晶粒邊界與鐵素體、滲碳體相界面的同時(shí)顯示。

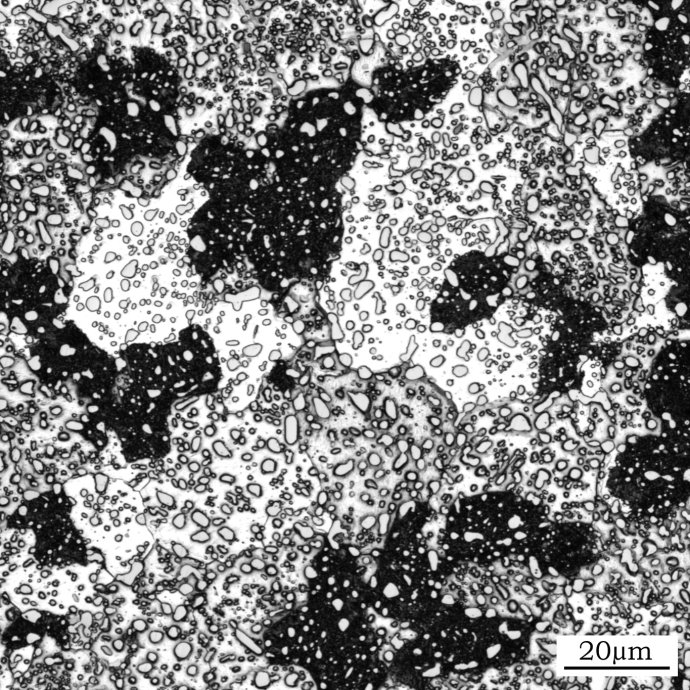

![[轉(zhuǎn)載]0237-T12鋼球化退火顯微組織](http://jmdakun.com/zb_users/upload/2018/04/20180424164221_56050.jpg "[轉(zhuǎn)載]0237-T12鋼球化退火顯微組織")
可以看到：黑塊、灰塊、亮塊的鐵素體晶粒?；覊K、亮塊之間的晶界位置呈現(xiàn)出“黑線”。由于滲碳體也會(huì)分布在鐵素體境界位置上，所以，二維圖像中的鐵素體晶界位置的黑線，不會(huì)像是純鐵那樣，而是斷續(xù)的。
有些困惑的是，為什么有的鐵素體塊會(huì)呈現(xiàn)黑色，和想象有距離；需要以后再多嘗試，找出可能的原因：是樣品問題，還是有什么特殊性。
這樣的顯微組織觀察樣品的制備在實(shí)踐教學(xué)過程中還是沒有見到過，只是偶爾在科研人員的研究工作中有所涉及[**]。說起來，這樣的顯示方式的得到很有談及的必要，尤其是涉及實(shí)踐教學(xué)的話。
收獲：
長(zhǎng)期以來，我們?cè)谥苽銽12鋼球化退火樣品的時(shí)候，僅僅采用輕腐蝕就足夠了，并沒有深入探討其他的可能。深腐蝕樣品的出現(xiàn)對(duì)于我來講，可以說是“誤打誤撞”的收獲。這對(duì)于自己長(zhǎng)期形成的固有習(xí)慣是一個(gè)特別有益的“沖擊”；習(xí)慣并不總是有益的。
對(duì)于顯微組織的顯示，T12鋼球化退火后的顯微組織的常規(guī)、非常規(guī)觀察方法的綜合，提出了一個(gè)更為全面的說法，也就是：顯微組織的顯示，是根據(jù)理論分析的需要選擇特定的腐蝕劑（包括光學(xué)侵蝕，以及“不侵蝕”），顯示出必要的顯微組織細(xì)節(jié)的過程；并不意味著所有組織細(xì)節(jié)的顯露。另外，在很多特別的情況下，全部顯微組織細(xì)節(jié)采用一種腐蝕劑是無法獲得的，需要多種試劑的配合使用才能夠完全的顯示，這在焊接部件的焊縫組織的顯示中最為常見。
參考資料：
[**] 馮志明，楊王玥．冷軋退火對(duì)共析珠光體鋼組織球化超細(xì)化的影響[J]．北京科技大學(xué)學(xué)報(bào)，2007，29（7）：689-693．
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://jmdakun.com/Steel-Knowledge/tgqhthxwzzht.html
|
