無(wú)縫鋼管精密鋼管的成品都會(huì)有偏心厚度不均勻的問(wèn)題 但是是怎么產(chǎn)生的呢？很多人都沒(méi)有搞明白，今天 我們就來(lái)講講 冷拔鋼管 冷軋鋼管 熱軋鋼管等 無(wú)縫縫鋼管的偏心是怎么產(chǎn)生的，為什么無(wú)縫鋼管的同心度都沒(méi)有那么的理想？

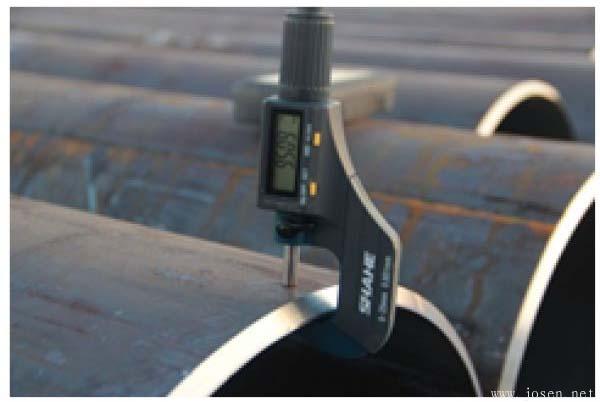

上圖為我們?cè)?測(cè)量鋼管的厚度

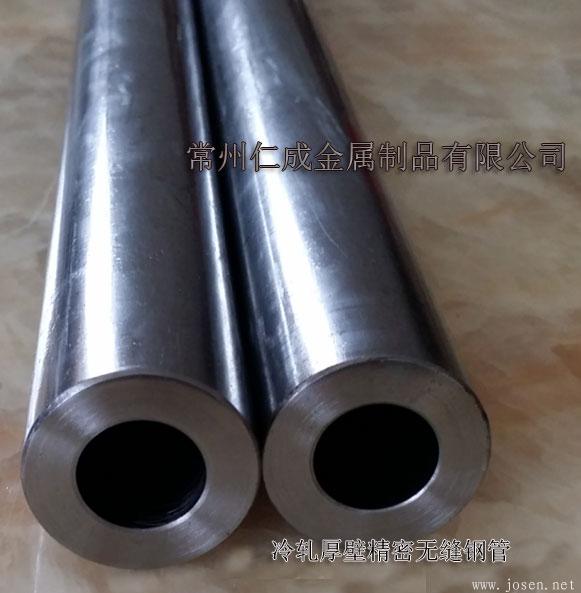

上圖為我公司生產(chǎn)的 精軋鋼管 仔細(xì)看 還是能看到一點(diǎn)點(diǎn)偏心的

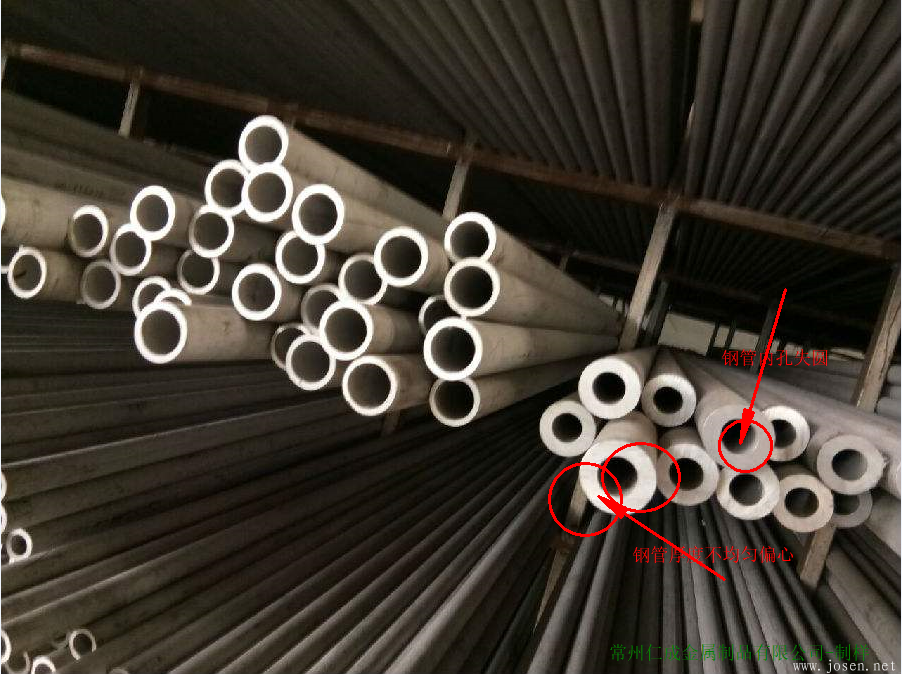

上圖為 其它鋼管廠生產(chǎn)的無(wú)縫鋼管 有很明顯的偏心和失圓
產(chǎn)生偏心的鋼管 在熱軋鋼管生產(chǎn)過(guò)程中 最容易產(chǎn)生，產(chǎn)生的環(huán)節(jié)多半是在熱穿孔時(shí)產(chǎn)生的：
根據(jù)對(duì)自動(dòng)軋管機(jī)軋后鋼管的解剖分析，我們認(rèn)為穿孔毛管經(jīng)自動(dòng)軋管機(jī)軋制后，鋼管縱橫向壁厚不均的形式基本上保留了穿孔毛管壁厚不均的分布特征，即軋后鋼管仍具有螺旋狀的壁厚不均，而且橫向壁厚不均顯著增大。
自動(dòng)軋管機(jī)產(chǎn)生壁厚不均的原因是：
①穿孔毛管壁厚不均的存在形式和嚴(yán)重程度，直接影響軋后鋼管壁厚不均的存在形式和嚴(yán)重程度。
②在自動(dòng)軋管機(jī)上軋管時(shí)，因頂桿彎曲，使頂頭位置偏離孔型中心而導(dǎo)致壁厚不均，其管中和管頭各橫截面上的最大壁厚和最小壁厚位置幾乎固定不變；而管尾到管頭壁厚不均程度則逐漸增大，因此，減小頂桿殘余彎曲度，降低軋管時(shí)頂桿的軸向力，對(duì)減小壁厚不均程度有顯著作用。
③減壁量越大，荒管壁厚不均越嚴(yán)重，減壁量較小時(shí)，自動(dòng)軋管機(jī)有減小穿孔毛管壁厚不均的作用。④孔型調(diào)整不正確，當(dāng)輥縫不平行時(shí)，會(huì)使荒管的壁厚不均加劇。
我們無(wú)縫鋼管廠對(duì)Φ400mm自動(dòng)軋管機(jī)組，穿孔、二次穿孔（延伸）、自動(dòng)軋管和均整4個(gè)軋制過(guò)程的荒管實(shí)測(cè)壁厚數(shù)據(jù)進(jìn)行了傅立葉變換，得出了壁厚不均的定量分析及其形成原因，并以此為基礎(chǔ)提出了改善鋼管壁厚不均的途徑：
①二次穿孔（延伸）后荒管上的螺旋形壁厚不均的分布特征一直保留到成品管，因此改善二次穿孔（延伸）是改善成品管壁厚精度的關(guān)鍵環(huán)節(jié)，主要措施是改進(jìn)工具設(shè)計(jì)，提高頂桿和頂頭在旋轉(zhuǎn)過(guò)程中與軋制線的同心度。
②改善穿孔后毛管的壁厚不均是重要環(huán)節(jié)，主要措施是提高管坯的加熱均勻性，提高定心孔的精度，加長(zhǎng)頂頭均整帶的長(zhǎng)度和反錐的長(zhǎng)度，提高頂桿與頂頭在旋轉(zhuǎn)過(guò)程中與軋制線的同心度。
③軋管時(shí)雖會(huì)產(chǎn)生嚴(yán)重的對(duì)稱性壁厚不均，但對(duì)減輕螺旋形的壁厚不均有一定的作用。因此，軋管時(shí)應(yīng)軋制兩道，道次之間應(yīng)將荒管翻轉(zhuǎn)90°。
④均整過(guò)程能基本上消除對(duì)稱性壁厚不均，但對(duì)消除螺旋形壁厚不均的作用甚小，因此，應(yīng)提高均整機(jī)的能力。
⑤傅立葉變換是研究斜軋過(guò)程壁厚不均的有效手段，這一方法也可用于其他鋼管生產(chǎn)機(jī)組管體壁厚不均的研究。

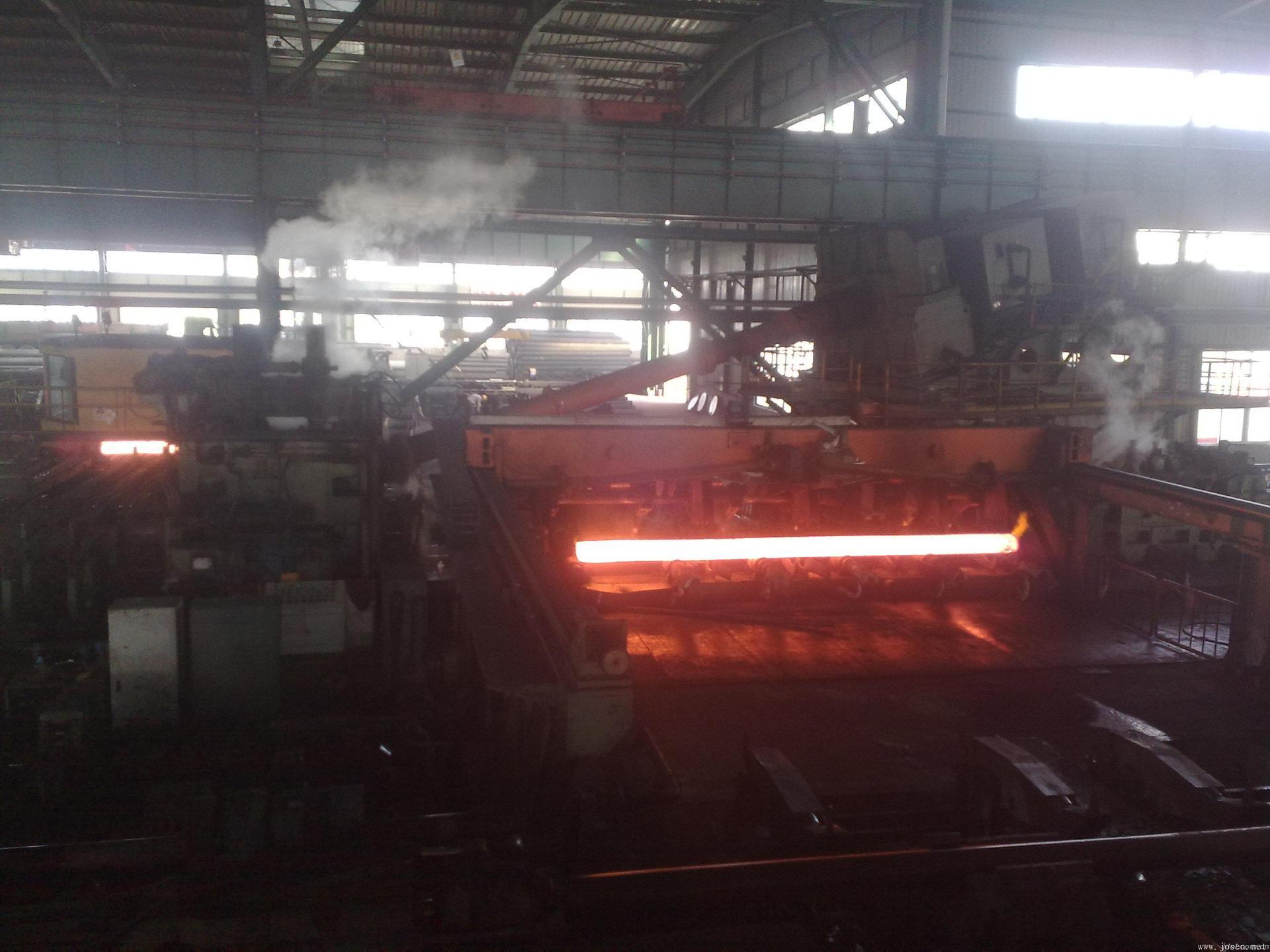

上圖為無(wú)縫鋼管穿孔現(xiàn)場(chǎng)，很多鋼管的偏心都是這個(gè)時(shí)候產(chǎn)生的，所以嚴(yán)格控制這穿孔環(huán)節(jié) 十分重要。
精軋鋼管 冷拔鋼管 由于穿孔的原因 也會(huì)產(chǎn)生偏心問(wèn)題：
任何破壞由軋輥、頂頭、導(dǎo)板三者形成的變形區(qū)幾何形狀正確性的因素，都將使毛管壁厚不均加劇。
（1）頂頭。
①頂頭的形狀設(shè)計(jì)，理想的頂頭輾軋錐應(yīng)與軋輥出口錐平行，如果按照傳統(tǒng)的馬特維也夫公式設(shè)計(jì)頂頭，其頂頭的輾軋錐與軋輥的出口錐是不平行的，金屬在這樣一個(gè)逐漸擴(kuò)大的間隙內(nèi)變形，勢(shì)必造成管壁輾軋不充分而導(dǎo)致毛管壁厚不均，而且，隨送進(jìn)角的增大毛管壁厚不均更加嚴(yán)重；
②由于頂桿的剛度不夠，在穿孔過(guò)程中產(chǎn)生彎曲，使頂頭不能保持對(duì)中位置，從而使穿出的毛管壁厚不均；
③頂頭的不均勻磨損或損壞。
（2）導(dǎo)板。
①導(dǎo)板距過(guò)大，在穿孔過(guò)程中是依靠導(dǎo)板的限制作用來(lái)保持穿孔中心線的，導(dǎo)板距大，頂頭在上下位置變化大，使頂頭不穩(wěn)定，導(dǎo)致毛管壁厚不均。
②上、下導(dǎo)板的不均勻磨損也會(huì)加劇壁厚不均程度。
（3）軋輥。
①軋輥中心線偏斜：在生產(chǎn)過(guò)程中，由于穿孔機(jī)兩側(cè)壓下螺絲安裝不正確，或由于螺紋和軸承磨損而使兩輥間軸向發(fā)生水平偏斜，兩個(gè)軋輥的送進(jìn)角不一致使變形區(qū)發(fā)生畸變而導(dǎo)致壁厚不均。
②大送進(jìn)角下導(dǎo)致頂頭與軋輥的輾軋錐更不平行。
③軋輥轉(zhuǎn)速不當(dāng)也會(huì)影響壁厚精度。
（4）管坯的定心和加熱。
定心孔偏心和加熱不均勻（陰陽(yáng)面）都將造成壁厚不均。
（5）穿孔機(jī)的剛度、結(jié)構(gòu)和調(diào)整。
穿孔機(jī)的機(jī)身剛度不夠，其上的鎖緊機(jī)構(gòu)不可靠；頂桿的定心裝置調(diào)整不準(zhǔn)確，運(yùn)行不可靠和距離機(jī)身較遠(yuǎn)；軋制中心線的調(diào)整，一般采用低于軋機(jī)中線，其目的是提高軋件的穩(wěn)定性，若調(diào)整過(guò)大，因軋制線下移后，變形區(qū)內(nèi)工具之間的相對(duì)關(guān)系發(fā)生了非對(duì)稱變化，也會(huì)影響毛管的壁厚不均。
總結(jié)：
綜上所述，無(wú)縫鋼管的偏心厚度不均勻 是沒(méi)有辦法完全避免的，只能一步一步嚴(yán)格控制 盡量減小。如果您對(duì)我們的這些解析還有什么想法，歡迎給我們留言討論。
微信公眾號(hào)文章: 【無(wú)縫鋼管產(chǎn)生偏心(厚度不均)有原因】
百度百家號(hào)文章: 【無(wú)縫鋼管產(chǎn)生偏心(厚度不均)有原因】
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://jmdakun.com/Steel-Knowledge/wfggcspxhdbjyyy.html
|
