3d动漫精品一区二区三区_精品人妻无码视频中文字幕一区二区三区_饥渴少妇高潮视频大全_国产无遮挡又黄又爽免费网站_中文字幕日韩人妻高清在线

常州精密鋼管博客網(wǎng)

影響熱處理變形的因素有哪些?

9個影響熱處理變形的因素

一、變形的原因

鋼的變形主要原因是鋼中存在內(nèi)應力或者外部施加的應力。內(nèi)應力是因溫度分布不均勻或者相變所致,殘余應力也是原因之一。外應力引起的變形主要是由于工件自重而造成的“塌陷”,在特殊情況下也應考慮碰撞被加熱的工件,或者夾持工具夾持所引起的凹陷等。變形包括彈性變形和塑性變形兩種。尺寸變化主要是基于組織轉變,故表現(xiàn)出同樣的膨脹和收縮,但當工件上有孔穴或者復雜形狀工件,則將導致附加的變形。如果淬火形成大量馬氏體則發(fā)生膨脹,如果產(chǎn)生大量殘余奧氏體則相應的要收縮。此外,回火時一般發(fā)生收縮,而出現(xiàn)二次硬化現(xiàn)象的合金鋼則發(fā)生膨脹,如果進行深冷處理,則由于殘余奧氏體的馬氏體化而進一步膨脹,這些組織的比容都隨著含碳量的增加而增大,故含碳量增加也使尺寸變化量增大。

二、淬火變形的主要發(fā)生時段

1.加熱過程:工件在加熱過程中,由于內(nèi)應力逐漸釋放而產(chǎn)生變形。

2.保溫過程:以自重塌陷變形為主,即塌陷彎曲。

3.冷卻過程:由于不均勻冷卻和組織轉變而至變形。

三、加熱與變形

當加熱大型工件時,存在殘余應力或者加熱不均勻,均可產(chǎn)生變形。殘余應力主要來源于加工過程。當存在這些應力時,由于隨著溫度的升高,鋼的屈服強度逐漸下降,即使加熱很均勻,很輕微的應力也會導致變形。

  一般,工件的外緣部位殘余應力較高,當溫度的上升從外部開始進行時,外緣部位變形較大,殘余應力引起的變形包括彈性變形和塑性變形兩種。

  加熱時產(chǎn)生的熱應力和想變應力都是導致變形的原因。加熱速度越快、工件尺寸越大、截面變化越大,則加熱變形越大。熱應力取決于溫度的不均勻分布程度和溫度梯度,它們都是導致熱膨脹發(fā)生差異的原因。如果熱應力高于材料的高溫屈服點,則引起塑性變形,這種塑性變形就表現(xiàn)為“變形”。

  相變應力主要源于相變的不等時性,即材料一部分發(fā)生相變,而其它部分還未發(fā)生相變時產(chǎn)生的。加熱時材料的組織轉變成奧氏體發(fā)生體積收縮時可出現(xiàn)塑性變形。如果材料的各部分同時發(fā)生相同的組織轉變,則不產(chǎn)生應力。為此,緩慢加熱可以適當降低加熱變形,最好采用預熱。

  此外,由于加熱中因自重而出現(xiàn)“塌陷”變形的情況非常多,加熱溫度越高,加熱時間越長,“塌陷”現(xiàn)象越嚴重。

四、冷卻與變形

  冷卻不均時將產(chǎn)生熱應力導致變形發(fā)生。因工件的外緣和內(nèi)部存在冷卻速度差異,該熱應力是不可避免的,淬火情況下,熱應力與組織應力疊加,變形更為復雜。加之組織的不均勻、脫碳等,還會導致相變點出現(xiàn)差異,相變的膨脹量也有所不同。

  總之,“變形”是相變應力和熱應力共同所致,但并非全部應力都消耗在變形上,而是一部分作為殘余應力存在于工件中,這種應力就是導致時效變形和時效裂紋的原因。

因冷卻而導致的變形表現(xiàn)為以下幾種形式

1.件急冷初期,急冷的一側凹陷,然后轉為凸起,結果快冷的一面凸起,這種情況屬于熱應力引起的變形大于相變引起的變形。

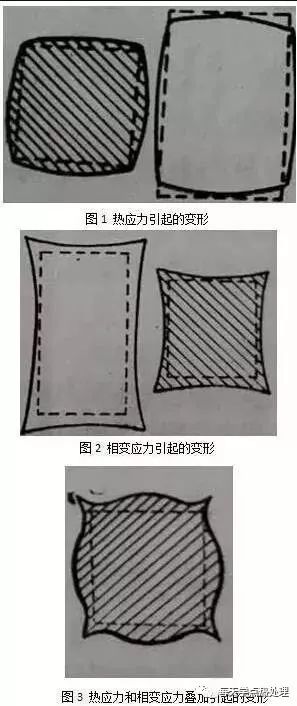

2.由熱應力所引起的變形是鋼料趨于球形化(見圖1),而由相變應力所引起的變形則使之趨于繞線軸狀(見圖2)。因此淬火冷卻所致的變形表現(xiàn)為兩者的結合(圖3),按照淬火方式的不同,表現(xiàn)出不同的變形如圖4所示。

3. 僅對內(nèi)孔部分淬火時,內(nèi)孔收縮。將整個環(huán)形工件加熱整體淬火時,其外徑總是增大,而內(nèi)徑則根據(jù)尺寸的不同時漲時縮,一般內(nèi)徑大時,內(nèi)孔漲大,內(nèi)徑小時,內(nèi)孔收縮

五、冷處理與變形

  冷處理促進馬氏體轉變,溫度較低,產(chǎn)生的變形比淬火冷卻要小,但此時產(chǎn)生的應力較大,由于殘余應力、相變應力和熱應力等的疊加容易導致開裂。

六、回火與變形

  工件在回火過程中由于內(nèi)應力的均勻化、減小甚至消失,加上組織發(fā)生變化,變形趨于減小,但同時,一旦出現(xiàn)變形,也是很難矯正的。為了矯正這種變形,多采用加壓回火或噴丸硬化等方法。

七 、重復淬火與變形

  通常情況下,一次淬火后的工件未經(jīng)過中間退火而進行重復淬火,將增大變形。重復淬火引起的變形,經(jīng)過重復淬火,其變形累加而趨于球狀,容易產(chǎn)生龜裂,但形狀相對穩(wěn)定了,不再容易產(chǎn)生變形了,因此重復淬火前應增加中間退火,重復淬火次數(shù)應小于等于2次(不含首次淬火)。

八、殘余應力與變形

  加熱過程中,在450℃左右,鋼由彈性體轉變?yōu)樗苄泽w,因此很容易呈上升塑性變形。同時,殘余應力在約高于此溫度時也將因再結晶而消失。因此,快速加熱時,由于工件內(nèi)外部存在溫度差,外部達到450℃變成了塑性區(qū),受而內(nèi)部溫度較低處存在殘余應力作用而發(fā)生變形,冷卻后,該區(qū)域就是出現(xiàn)變形的地方。由于實際生產(chǎn)過程中,很難實現(xiàn)均勻、緩慢加熱,淬火前進行消除應力退火是非常重要的,除了通過加熱消除應力外,對于大型零件采用振動消除應力也是有效的。

九 采用高精度熱處理設備

.....................

圖片加載中...
? 請關注 微信公眾號: steeltuber.
 轉載請保留鏈接: http://jmdakun.com/Steel-Knowledge/yxrclbxdysynx.html
(本平臺"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創(chuàng),版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯(lián)系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯(lián)網(wǎng) jmdakun.com


鋼鐵行業(yè)熱點文章推薦

常州精密鋼管博客網(wǎng)主辦單位:
常州仁成金屬制品有限公司 是 專業(yè)的 精密鋼管 生產(chǎn)廠家,汽車鋼管,電機殼鋼管 生產(chǎn)單位。


常州精密鋼管博客網(wǎng)推薦您訪問:

常州精密鋼管博客網(wǎng)
(常州仁成金屬鋼管制品生產(chǎn)廠家博客網(wǎng)站)
jmdakun.com?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網(wǎng)站地圖【搜索】【知識星球】電腦端

天天摸日日摸狠狠添| 国内精品综合久久久40p| 国产二级一片内射视频插放 | 国内精品久久久久久久小说| 国产大片黄在线观看| 国产av精国产传媒| 免费裸体无遮挡黄网站免费看 | 亚洲中文字幕码在线电影| 日本老熟欧美老熟妇| 高潮喷水的毛片| 亚洲av无码成人精品区| 国产熟睡乱子伦视频观看软件 | 久久人妻av一区二区软件| 亚洲av无码专区亚洲av网站| 免费的黄网站在线观看| 午夜福利三级理论电影| 日本a级视频在线播放| 精品无码久久久久久久久| 男女啪啪永久免费网站| 免费人成在线观看播放a| 群交射精白浆视频| 人妻仑乱a级毛片免费看| 奶头挺立呻吟高潮视频| 国产一二三四区中| 久久久精品456亚洲影院| 人妻换人妻仑乱| 在线看片无码永久免费视频| 成人片黄网站色大片免费观看cn| www国产成人免费观看视频| 久热国产vs视频在线观看 | 亚洲av无一区二区三区久久| 欧美aaaaaa级午夜福利视频| 少妇高潮毛又多又黑| 国产精品亚洲专区一区二区| 国产真人无码作爱视频免费| 亚洲中文字幕日韩综合| 国产精品亚洲精品日韩已满 | 曰韩无码无遮挡a级毛片| 色翁荡息又大又硬又粗又爽| 亚洲黑人国产精品久久| 婷婷俺也去俺也去官网|
